Help fil baladeur sur FLHTCUI 2003

Voir le sujet précédent Voir le sujet suivant Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 8:26

Help fil baladeur sur FLHTCUI 2003 C405a410
Help fil baladeur sur FLHTCUI 2003 51d6ed10
Help fil baladeur sur FLHTCUI 2003 F2d73410[url=https://servimg.com/view/20002576/108]Help fil baladeur sur FLHTCUI 2003 D40df910[/url]
Help fil baladeur sur FLHTCUI 2003 2e796110
[url=https://servimg.com/view/20002576/107]Help fil baladeur sur FLHTCUI 2003 36957e10[/url]

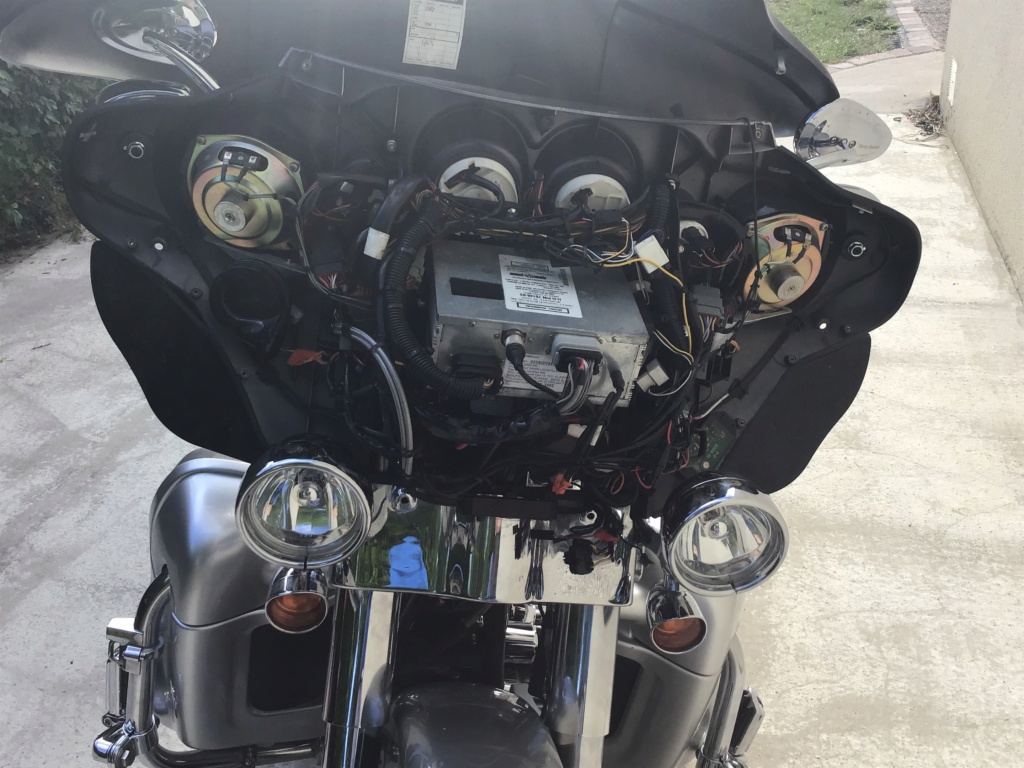

Bonjour,
J ai un fil sectionné qui se balade dans le batwing. Je ne suis pas sur du branchement adéquate entre le cadre (a priori le départ sous le réservoir est le bon (mais pas totalement sur) et l intérieur du batwing (probablement sous la radio)dio ne fonctionne pas non plus (seul l affichage de l heure est opérationnel, le bouton power ne met pas la radio en tension (fusibles vérifiés).
Ça serait top si les 2 pbs sont liés (je cherche depuis longtemps). L un de vous à t’il le même modèle et la gentillesse de vérifier si le câble démarre au même endroit (sous le réservoir) et où il est Connect dans le batwin.
Merci d avance:.8:

Ps : les photos pour mieux visualiser (le fil est noir d origine, j’ai ajouté la partie rouge + embout)


Help fil baladeur sur FLHTCUI 2003 37298
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud

Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 8:28

JHelp fil baladeur sur FLHTCUI 2003 3ee87f10
Help fil baladeur sur FLHTCUI 2003 58ae8810
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 8:29

Désolé pour les doublons. Les 2 dernières photos sont le départ du fil noir sur le cadre (sous réservoir côté droit).
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 11:57

Salut,

As-tu testé le fil ?

Antenne radio peut être ?

Il faut que tu saches d’où part ce fil précisément .
Regarde le lien ci-dessous , tu as tous les plans de ta moto y compris les câblages :
Ronnie's Harley-Davidson's 2003 Harley Davidson Street Bike FLHTCUI ULTRA CLASSIC ELECTRA GLIDE® (INJECTION) (FC) Sections (onlinemicrofiche.com)

Au pire tu ne peux pas contacter l’ancien propriétaire ?

tchao
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 12:08

Merci pour ton aide.

Ce n est pas l antenne radio.

Je vais regarder tes fiches. L idéal serait quelqu un ayant le même modèle et me confirmant qu il a un fil qui démarre côté droit sous reservoir (photo ci dessous, vis chrome fil noir) et encore mieux ou il atterrit dans le batwing.

Help fil baladeur sur FLHTCUI 2003 A43d4e10
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 12:48

oloUS a écrit:L idéal serait quelqu un ayant le même modèle et me confirmant qu il a un fil qui démarre côté droit sous reservoir (photo ci dessous, vis chrome fil noir) et encore mieux ou il atterrit dans le batwing.

Help fil baladeur sur FLHTCUI 2003 A43d4e10
J'ai ce fil sur mon electra standard de 2001 , c'est un fil de masse qui ressort dans le batwing pour mettre à la masse un autre collier , le même que tu vois sur ta photo qui d'ailleurs n'est plus fixé (il te manque une vis) .
Normalement tu dois avoir le même collier qui maintient un gros faisceau sous la radio , je ne l'ai pas vu sur tes photos plus haut , ce qui expliquerait que l'ancien propriétaire ai viré ce collier et coupé le fil ... (c'est comme ça sur ma FLHT à confirmer sur la tienne, regarde sur les plans si tu as 2 collier de prévus)
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Michoubidou Jeu 2 Juin - 12:58

Au vu de la couleur et de la section du fil, je pencherai pour la liaison de masse entre le cadre et le batwing, les roulements de fourche n'assurant pas la continuité de masse Help fil baladeur sur FLHTCUI 2003 831254

Regarde si des fils noirs de plus petite section vont vers une vis fixée à une partie métallique dans le batwing
Michoubidou
Michoubidou
Full Member
Full Member

Masculin Son Age : 72
Ville et C.P : centre Ardèche 07
Harley-Davidson : Road-Glide Ultra 2016
Date d'inscription : 11/03/2010

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 13:13

Help fil baladeur sur FLHTCUI 2003 Deb2a810
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 13:16

Je suis une buz en électricité. Ça peut expliquer la panne radio ? Un fil noir large section du cadre vers une pièce métal du batwing à une utilité pour le fonctionnement de ma moto ? A priori la seule panne est la radio.
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 13:21

Michoubidou a écrit:Au vu de la couleur et de la section du fil, je pencherai pour la liaison de masse entre le cadre et le batwing, les roulements de fourche n'assurant pas la continuité de masse Help fil baladeur sur FLHTCUI 2003 831254

C'est exactement ça , si tu es certain que ton fil est fixé sur le cadre à son extrêmité alors c'est un fil de masse .
Avec un testeur tu peux peux le vérifier facilement (d'où ma première question) ...
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par louloupa Jeu 2 Juin - 13:26

Ca n' a pas l' air un fil d' origine . Pas la cosse, en tous cas .
louloupa
louloupa
Full Member
Full Member

Masculin Son Age : 66
Ville et C.P : Bretenoux 46
Harley-Davidson : Sportglide2019 124ci- FXST1990
Date d'inscription : 12/09/2008

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 13:31

Effectivement, l’arrivée dans le batwing n est pas d origine (j avais ajouté la gaine rouge et la cosse ).
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Michoubidou Jeu 2 Juin - 13:35

@yukulélé : j'ai posté sans voir ton message, apparu entre temps, nos avis se rejoignent Help fil baladeur sur FLHTCUI 2003 831254


@Lolo US : je confirme pour la buse Help fil baladeur sur FLHTCUI 2003 90029  Oui, il faut une continuité de masse qui assure le retour vers la batterie

et c'est valable aussi pour la radio.
Michoubidou
Michoubidou
Full Member
Full Member

Masculin Son Age : 72
Ville et C.P : centre Ardèche 07
Harley-Davidson : Road-Glide Ultra 2016
Date d'inscription : 11/03/2010

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 13:48

j'ai eu un souci électrique il y a qq temps donc je me souviens bien de ce fil de masse .
Regarde sous la radio un peu vers la gauche il doit être fixé via une petite vis sur une partie métallique de la fourche ...

pour ton souci de radio , remets ce fil à la masse et regarde si ta radio fonctionne ...
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 13:50

Michoubidou a écrit:@yukulélé : j'ai posté sans voir ton message, apparu entre temps, nos avis se rejoignent Help fil baladeur sur FLHTCUI 2003 831254

Help fil baladeur sur FLHTCUI 2003 564998
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 14:02

Help fil baladeur sur FLHTCUI 2003 De0d3810
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 14:03

Cette partie noire sous autoradio à gauche ?
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 14:13

oui de mémoire c'est là qu'est fixé ce fil sur ma moto .
(je ne peux pas vérifier pour te confirmer car comme tu t'en doute mon batwing est monté)
y a t il un filetage dans le trou ?

Mais comme nous n'avons pas exactement le même modèle d'electra , il se peut que ce fil soit fixé ailleurs sur la tienne mais quoiqu'il en soit , c'est un fil de masse, donc fait contact avec cette partie métallique et teste la radio ...
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 14:21

Après contact, cela ne change pas la panne radio malheureusement. Effectivement le filetage est obturé par un écrou cassé.


Le départ du fil est plutôt sous le collier maintenant les fils (sous le réservoir) plutôt que celui de ma photo ?
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 14:47

LoloUS a écrit:Après contact, cela ne change pas la panne radio malheureusement. Effectivement le filetage est obturé par un écrou cassé.


Le départ du fil est plutôt sous le collier maintenant les fils (sous le réservoir) plutôt que celui de ma photo ?

ok donc c'est bien le point d'arrivée de ton fil .

Oui, le départ du fil devrait être normalement sous le collier de maintien du faisceau (sous le réservoir) plutôt que celui de ta photo .

ça été (mal) bidouillé .

Lorsque tu fais masse il ne faut pas le faire sur la peinture sinon cela isole, retente sur une partie non peinte ...
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 15:06

En fait ton fil à été inversé .
La vis sous ton réservoir devrait être fixée sur la fourche et une cosse ronde à sertir (comme celle que tu as mis) devrait être positionnée sous le collier .
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 15:11

J ai remis la vis sous le collier sous le réservoir avec le fil noir en dessous. J ai mis l arrivée du fil sur la partie noire du batwing sous la radio (pas d effet sur la radio). Je vais regarder calmement ce week end.
LoloUS
LoloUS
Interested
Interested

Masculin Son Age : 54
Ville et C.P : Oise Sud
Harley-Davidson : FLHTCUI 2003
Date d'inscription : 27/11/2018

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par Yukulélé Jeu 2 Juin - 15:18

Dommage pour le souci de radio non résolu.

On a quand même résolu l'objet de ton post  !  Help fil baladeur sur FLHTCUI 2003 3571261942

Pour la radio regarde les sujets sur le forum et/ou poste un nouveau sujet .
je ne pourrai t'aider , je n'ai pas de radio sur la mienne .
Yukulélé
Yukulélé
Qualified
Qualified

Masculin Son Age : 49
Ville et C.P : sud77
Harley-Davidson : Electra standard FLHT 2001
Date d'inscription : 21/06/2014

Revenir en haut Aller en bas

Help fil baladeur sur FLHTCUI 2003 Empty Re: Help fil baladeur sur FLHTCUI 2003

Message par LoloUS Jeu 2 Juin - 15:34

Merci en tout cas pour l aide appréciée.
