feux tour pack - Page 2 Empty Re: feux tour pack

Message par Aries Lun 23 Avr 2012 - 16:53

hardy a écrit:je viens de monter la rampe de feux sur mon tour pack mais j'ai un problème de conexion

le cablage des feux comprends trois prises disponibles

une se conecte a une prise disponible dans le tour pack et une fois le contact mis les feux tour pack s'alument avec les veilleuses mais pas de fonctionnement des stops par contre les lampes ont bien deux filaments un pour les veilleuses l'autre pour les stops

les deux autres prises disponibles ne trouvent pas de conexion dans le cabalge du tour pack mais pourraient bien correspondre aux stops

si quelqu'un a une solution feux tour pack - Page 2 90029 feux tour pack - Page 2 90029

Normalement dans le kit tu as une fourche qui se branche sur le contacteur de clignos sous la selle. Comme cela tu reprends toute la signalisation (position, cligno et frein). Il faut également faire un trou dans le tour-pack coté selle, mettre le rond en caoutchouc pour l'étanchéité, puis sertir le câble dans la fiche fournie et brancher. Tout est indiqué dans la notice de montage.

Edit : http://www.harley-davidson.com/en_US/Media/downloads/Service/isheets/-J05090.pdf

Aries
Full Member
Full Member

Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par hdmanillac Jeu 10 Mai 2012 - 19:09

Oui j'ai monté le Y sous la selle sur le connecteur accessoire en attente et raccordé le feu à LED du TP avec le connecteur fourni dans le kit et no pb. Le feu fonctionne et les freins aussi.

feux tour pack - Page 2 P1050829

feux tour pack - Page 2 919984
hdmanillac
hdmanillac
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : Gironde
Harley-Davidson : 12R07 + FXLR19
Date d'inscription : 26/01/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Doume56 Mar 2 Fév 2021 - 11:50

Je sais que ça fait un gros déterrage de topic, mais comme le sujet était déjà ouvert je n’allais pas en ouvrir un nouveau.

Il y a quelques mois j’ai fait l’acquisition auprès du site de pièces d’occasions « boonsstraparts.com » d’une rampe de feux pour tour pack.

feux tour pack - Page 2 Img_2215
feux tour pack - Page 2 Img_2216


Comme il s’agit d’une pièce d’occasion, il n’y a pas le gabarit pour les perçages et les découpes, et Harley ne commercialise pas celui-ci. Impossible d’en trouver puisque lors du montage en neuf, le gabarit est inutilisable à la fin de la pose.

Il a donc fallu que j’en fabrique un. Je tiens à remercier « gpac16 » pour m’avoir fourni les cotes nécessaires prises sur son tour pack équipé du même que le mien. J’ai donc confectionné ce gabarit avec des feuilles format A4  assez épaisses (160g)

Une fois le gabarit fait, je l’ai présenté sur le tour pack en me calant sur les deux trous déjà existants pour la fixation des antennes. Une fois bien en place, je l’ai fixé avec du scotch.
feux tour pack - Page 2 Img_0012

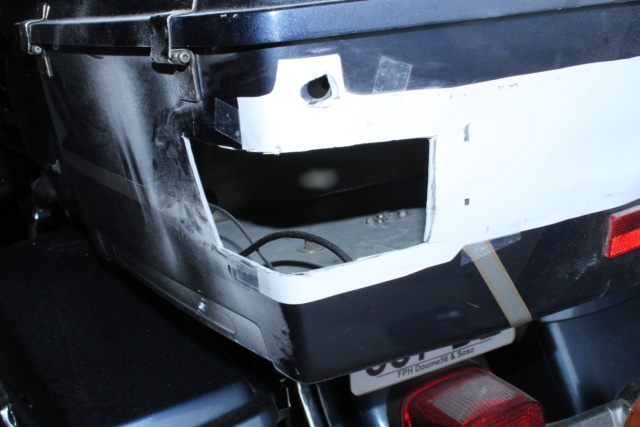

Et à partir de ce moment arrive le plus stressant « la découpe » Car si je me loupe, pas de retour en arrière et il faut changer le tour pack. On croise les doigts et on y va. Pour la découpe j’ai utilisé une petite perceuse genre « dremel » avec un disque à découper.
feux tour pack - Page 2 Img_0014
feux tour pack - Page 2 Img_0013
Doume56
Doume56
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : 56190 La trinité Surzur
Harley-Davidson : Electra Ultra Classic 100 th
Date d'inscription : 27/06/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Doume56 Mar 2 Fév 2021 - 11:57

Ensuite perçage des six trous pour le passage des vis de fixation et dépose du gabarit

feux tour pack - Page 2 Img_0210

Mise en place provisoire de la rampe. Nickel je ne me suis pas planté dans les cotes.

feux tour pack - Page 2 Img_0211

Maintenant, il faut enlever l’ancien joint pour en remettre du neuf

feux tour pack - Page 2 Img_0212

Nettoyage des gorges avant d’applique le nouveau joint. Les résidus partent très bien avec un chiffon imbibé d’essence F.

feux tour pack - Page 2 Img_0213

Pose du nouveau joint. C’est du « Rubson » de couleur noire

feux tour pack - Page 2 Img_0214
Doume56
Doume56
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : 56190 La trinité Surzur
Harley-Davidson : Electra Ultra Classic 100 th
Date d'inscription : 27/06/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Doume56 Mar 2 Fév 2021 - 12:05

Mise en place de la rampe et fixation provisoire avec les fixations d’antennes

feux tour pack - Page 2 Img_0215


Mise en place des six vis de fixation de la rampe

feux tour pack - Page 2 Img_0217
feux tour pack - Page 2 Img_0216

Application de joint silicone autour des feux à l’intérieur du tour pack pour l’étanchéité.

feux tour pack - Page 2 Img_0219
feux tour pack - Page 2 Img_0218


Ensuite pose d’adhésif double face sur l’emplacement de la plaque HD

feux tour pack - Page 2 Img_0220


Puis pose de la plaque « Harley Davidson »

feux tour pack - Page 2 Img_0221
Doume56
Doume56
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : 56190 La trinité Surzur
Harley-Davidson : Electra Ultra Classic 100 th
Date d'inscription : 27/06/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Doume56 Mar 2 Fév 2021 - 12:12

Rebranchement des connections d’antennes

feux tour pack - Page 2 Img_0222
feux tour pack - Page 2 Img_0223


Mise en place des ampoules et du faisceau

feux tour pack - Page 2 Img_0224


Branchement des feux sur le faisceau déjà présent sur la machine

feux tour pack - Page 2 Img_0225


Les deux connecteurs qui ne sont pas utilisés servent à l’alimentation de feux supplémentaires sur les côtés du tour pack.

feux tour pack - Page 2 Img_0226


Essais de l’allumage des feux et des stop. Ça marche

feux tour pack - Page 2 Img_0227


Il n’y a plus qu’à remonter la garniture intérieure du tour pack, bien nettoyer la belle car elle est pleine de poussière avec les découpes et prendre une binouze. feux tour pack - Page 2 37298


Dernière édition par Doume56 le Mar 2 Fév 2021 - 13:30, édité 1 fois (Raison : faute de frappe)
Doume56
Doume56
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : 56190 La trinité Surzur
Harley-Davidson : Electra Ultra Classic 100 th
Date d'inscription : 27/06/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par apalman Mar 2 Fév 2021 - 14:42

beau boulot feux tour pack - Page 2 919984
apalman
apalman
Interested
Interested

Masculin Son Age : 54
Ville et C.P : st Pierre 97410
Harley-Davidson : électra glide 01 et sportster
Date d'inscription : 21/08/2020

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Roger's 93140 Mer 3 Fév 2021 - 8:01

Très bonnes explications avec photos "parlantes"
merci pour ce partage.


feux tour pack - Page 2 3721376895
Roger's 93140
Roger's 93140
Qualified
Qualified

Masculin Son Age : 70
Ville et C.P : BONDY 93140
Harley-Davidson : ROAD KING classic
Date d'inscription : 05/01/2012

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par mesoin Jeu 4 Fév 2021 - 20:54

Tu as connecté les feux comment sur le faisceau ?
Avec un « Y » sur le connecteur ou avec des cosses de dérivation ?
mesoin
mesoin
Full Member
Full Member

Masculin Son Age : 73
Ville et C.P : 14400 - Tapisserie Land
Harley-Davidson : ROAD KING CLASSIC
Date d'inscription : 13/12/2014

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par streeton Jeu 4 Fév 2021 - 21:04

tu as bien bossé feux tour pack - Page 2 919984
streeton
streeton
Full Member
Full Member

Masculin Son Age : 51
Ville et C.P : bordeaux
Harley-Davidson : road glide spécial
Date d'inscription : 23/10/2014

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par Doume56 Ven 5 Fév 2021 - 11:54

mesoin a écrit:Tu as connecté les feux comment sur le faisceau ?
Avec un « Y » sur le connecteur ou avec des cosses de dérivation ?
Aucune manip à faire, le connecteur du faisceau est d'origine dans le tour pack. Je n'ai eu qu'à brancher le connecteur de la rampe sur celui de la moto
Doume56
Doume56
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : 56190 La trinité Surzur
Harley-Davidson : Electra Ultra Classic 100 th
Date d'inscription : 27/06/2009

Revenir en haut Aller en bas

feux tour pack - Page 2 Empty Re: feux tour pack

Message par mesoin Ven 5 Fév 2021 - 14:06

Doume56 a écrit:
mesoin a écrit: Tu as connecté les feux comment sur le faisceau ?
Avec un « Y » sur le connecteur ou avec des cosses de dérivation ?
Aucune manip à faire, le connecteur du faisceau est d'origine dans le tour pack. Je n'ai eu qu'à brancher le connecteur de la rampe sur celui de la moto
Ok, c’est bien ce qui me semblait feux tour pack - Page 2 919984
