Remplacer l'éclairage des compteurs.

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Remplacer l'éclairage des compteurs. Empty Remplacer l'éclairage des compteurs.

Message par Aries Ven 7 Oct 2011 - 9:53

Salut,

Un petit reportage photo de mes modifs d'hier soir : remplacer l'éclairage orange de mes compteurs par du blanc.
J'ai commandé une quinzaine de LED sur ce site : http://www.bluecars.net/index.php?cPath=30_231_55
Il y a plein de couleurs et chacun choisir celle qui lui convient. On peut panacher pour obtenir un fond blanc avec une aiguille rouge par exemple. Pour cela il faudra aussi ces LED pour l'aiguille : http://www.bluecars.net/index.php?cPath=30_231_265

Maintenant reste un problème de taille : comment ouvrir les compteurs ?

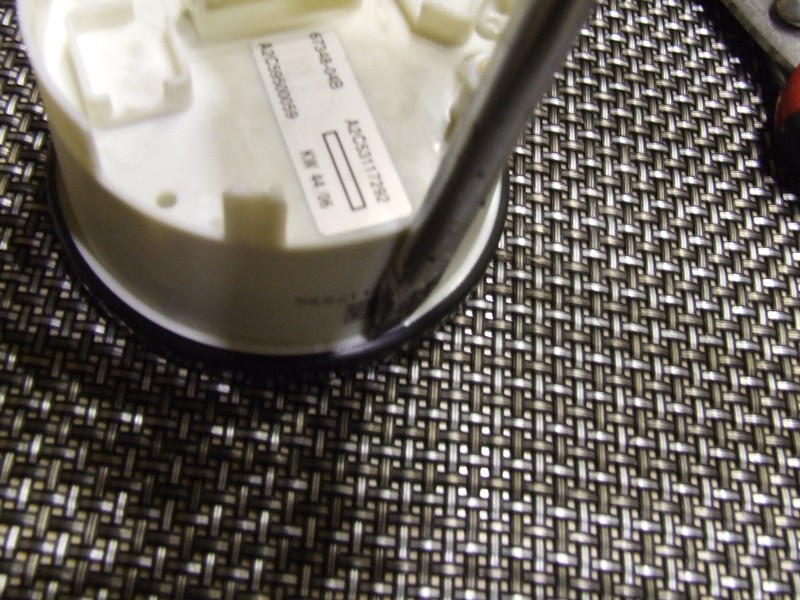

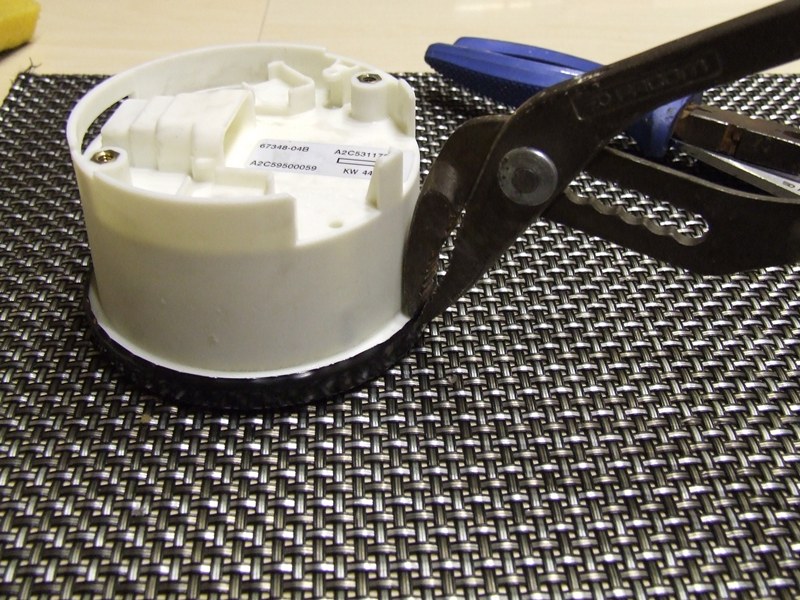

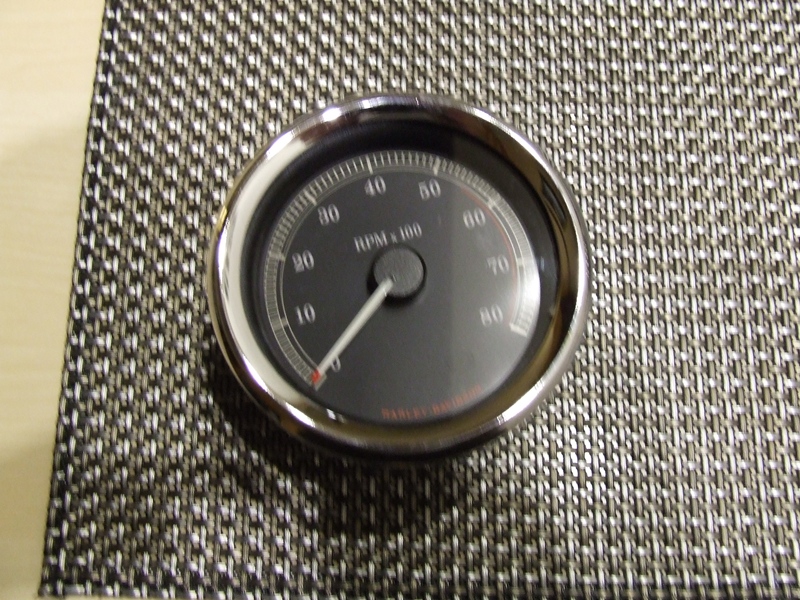

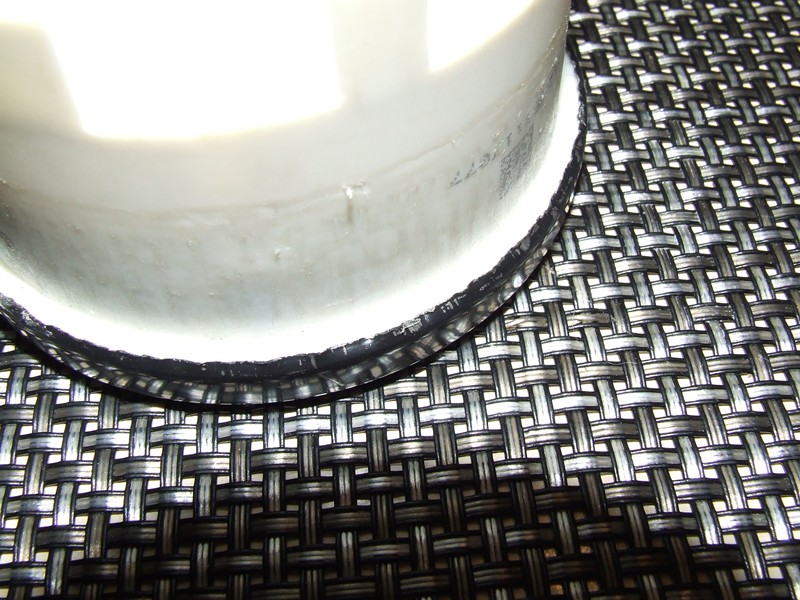

Un bon tournevis et une bonne pince feront l'affaire. On commence par dégager la colerette du cerclage pour laisser la place de passer la pince :

Remplacer l'éclairage des compteurs. DSCF2518

Remplacer l'éclairage des compteurs. DSCF2522

Remplacer l'éclairage des compteurs. DSCF2519

Remplacer l'éclairage des compteurs. DSCF2524

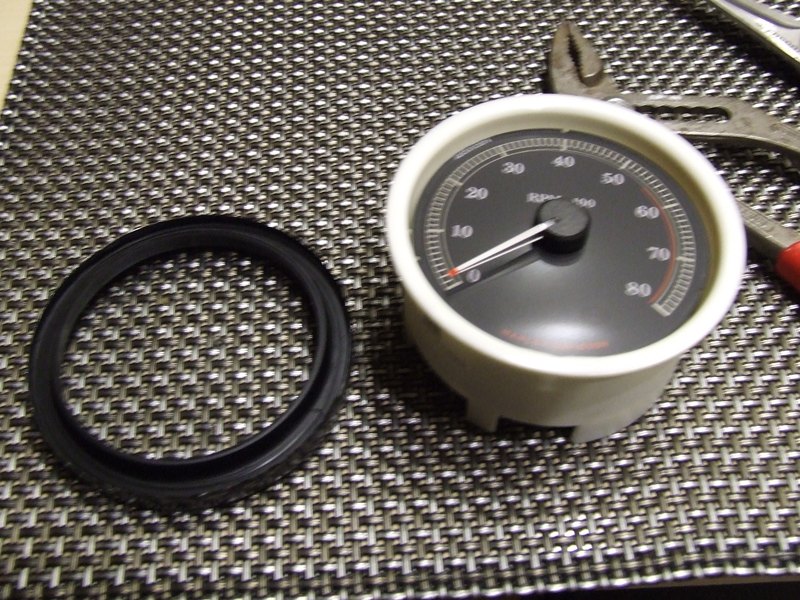

On fait tout le tour et on soulève gentiment le boitier blanc :

Remplacer l'éclairage des compteurs. DSCF2525

Pour retirer l'aiguille, il suffit de faire levier avec deux petite cuillères de chaque coté. On appuit fermement et elle se soulève sans dégats.
On soulève le fond du compteur qui est une feuille de plastique souple mais épaisse. Elle est collée sur le fond. Ne pas hésiter : c'est du solide.

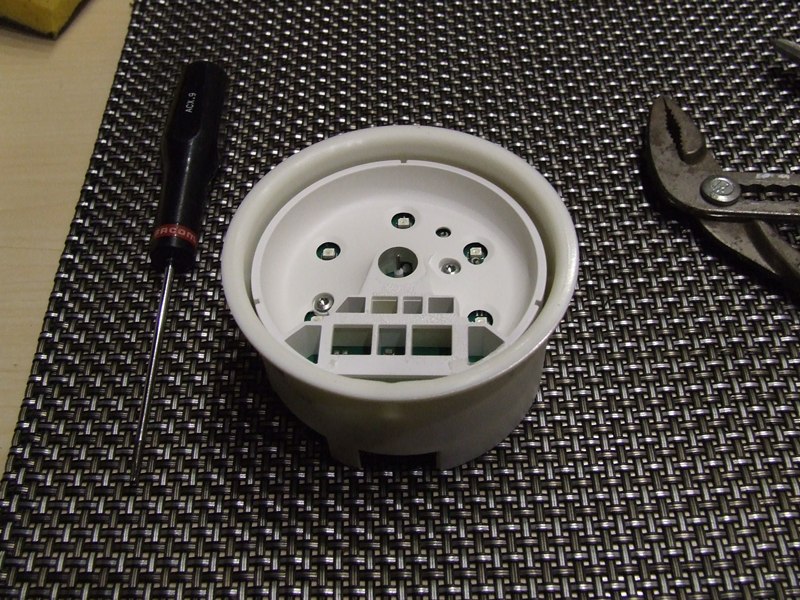

Remplacer l'éclairage des compteurs. DSCF2526

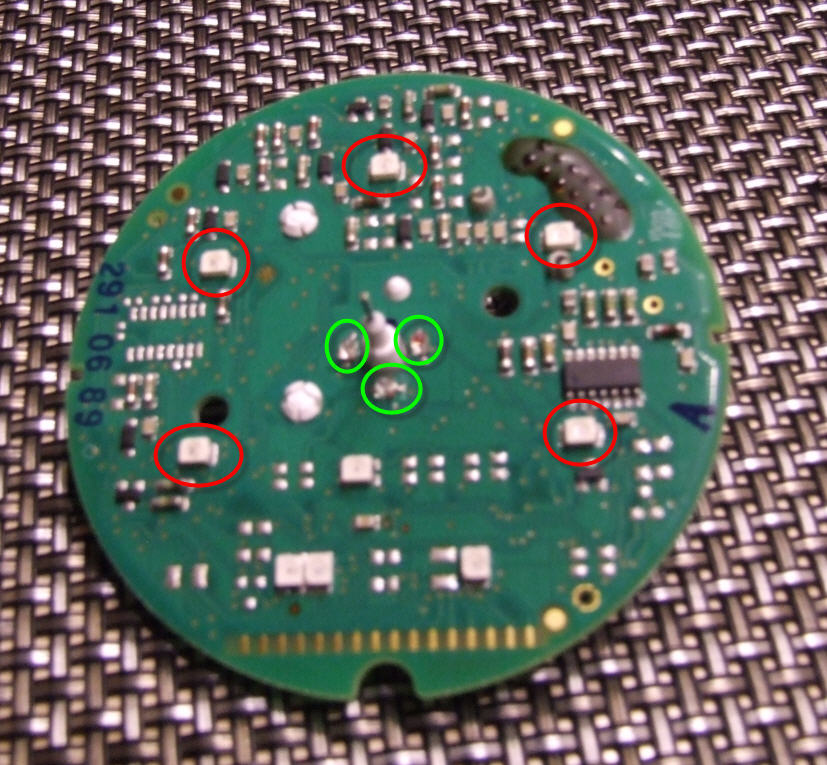

Deux petites vis torx à défaire et on se retrouve devant le PCB du compteur. Il faudra remplacer les LED entourées de rouge pour la couleur du fond et en vert pour l'aiguille :

Remplacer l'éclairage des compteurs. LEDS

Si on met trois petites LED de couleur différentes pour l'aiguille, celle-ci changera au fur et à mesure de la rotation. Sympa. Pour le compte-tour par exemple, de vert à rouge....

Je ne vous détaille pas l'opération de désoudage - soudage des les CMS. Faut jute un peu de minutie et de patience. Le résultat en vaut la chandelle :

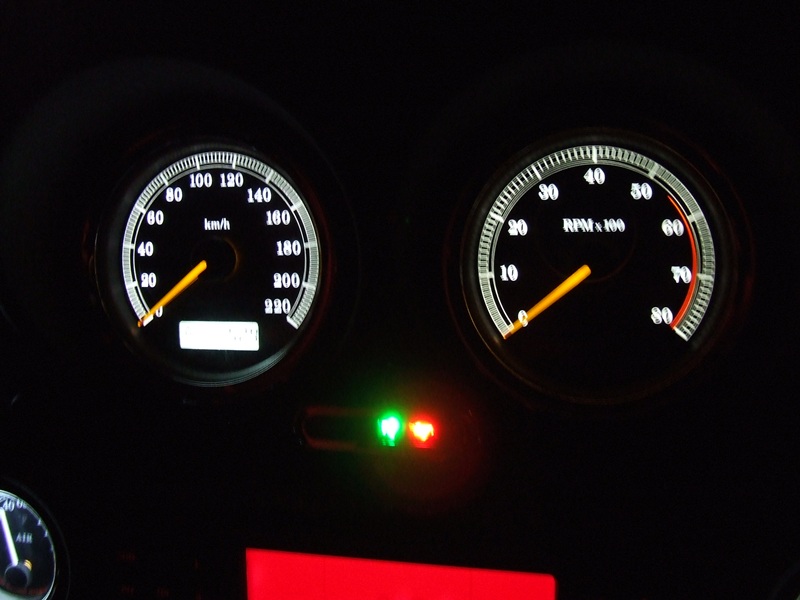

Remplacer l'éclairage des compteurs. DSCF2533

Sur la photo ce n'est pas terrible mais en vrai c'est top. J'imagine la même chose tout en rouge ou bleu : b:b

Nota : pour les petits compteurs (Fuel, Oil, Temp & Pressure) ce n'est pas la même chose, il suffit de remplacer l'ampoule à filament par une ampoule à LED. Dans mon cas j'ai pris ça : http://www.bluecars.net/product_info.php?products_id=329 Elles exisent en d'autre couleur.

Bonne bricole
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par beno Ven 7 Oct 2011 - 10:23

felicitation a toi pour ta perspicacité ca le fait
beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty beno

Message par beno Ven 7 Oct 2011 - 10:27

ou as tu acheté les LED... y a t il une reference special ? serait tu pret a partager ton savoir avec un parigot ? Remplacer l'éclairage des compteurs. 85798 Remplacer l'éclairage des compteurs. 85798
beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Aries Ven 7 Oct 2011 - 10:51

J'ai acheté les LED sur le site de Bluecars. J'ai mis directement les liens dans le post au dessus. Expédition rapide et prix plus que corrects.

Il faut bien prendre celles là :

Remplacer l'éclairage des compteurs. Led210

Pour ce qui est de partager mon savoir, y'a pas de souci Remplacer l'éclairage des compteurs. 90029 On peut même faire la modification ensemble. Remplacer l'éclairage des compteurs. 1703512632
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par KRATU Ven 7 Oct 2011 - 11:17

tres bonne idée
mais comment a tu fais pour recercler le compteur ?
KRATU
KRATU
Full Member
Full Member

Masculin Son Age : 59
Ville et C.P : REVEL
Harley-Davidson : FAT BOY et 883
Date d'inscription : 08/03/2008

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Sugeman Ven 7 Oct 2011 - 11:21

Bien vu Gloubou !

Mais quand on a des mains pamées comme moi, on le fait faire ! Remplacer l'éclairage des compteurs. 807915

Moi je suis passé par http://www.bluegauges.com/prod_backlighting.htm

Et ça donne ça sur mon Muscle : Remplacer l'éclairage des compteurs. Img1052i

En tous cas beau boulot ! Remplacer l'éclairage des compteurs. 578659
Sugeman
Sugeman
Full Member
Full Member

Masculin Son Age : 48
Ville et C.P : Herblay 95220
Harley-Davidson : VRSCF V-Rod Muscle
Date d'inscription : 20/05/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Aries Ven 7 Oct 2011 - 11:50

KRATU a écrit:tres bonne idée
mais comment a tu fais pour recercler le compteur ?

Il suffit, avec la tete d'une pince carrée, d'appuyer sur le pourtour pour rabattre le bord, tout en maintenant fermement et en appuyant sur le boitier blanc avec la paume de la main.
Une fois tout remis en place j'ai ajouté un filet de colle à chaud pour parfaire l'étanchéité. Je pense que cela m'évitera en plus la buée les jours de pluie.
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par RONE Ven 7 Oct 2011 - 12:38

çà y est tu va gagner des potes maintenant
RONE
RONE
Full Member
Full Member

Masculin Son Age : 62
Ville et C.P : LYON
Harley-Davidson : RK 1450
Date d'inscription : 12/02/2008

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Aries Ven 7 Oct 2011 - 12:55

Remplacer l'éclairage des compteurs. 807915 Remplacer l'éclairage des compteurs. 807915 Remplacer l'éclairage des compteurs. 807915
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par PEPELRIDER Ven 7 Oct 2011 - 13:09

cela me donne des idées, merci. Remplacer l'éclairage des compteurs. 977583 Remplacer l'éclairage des compteurs. 578659
PEPELRIDER
PEPELRIDER
Full Member
Full Member

Masculin Son Age : 67
Ville et C.P : Saint Jean De Luz 64500
Harley-Davidson : Street Glide 2024
Date d'inscription : 14/04/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Charly Ven 7 Oct 2011 - 13:10

RONE a écrit:çà y est tu va gagner des potes maintenant

pas sûr Remplacer l'éclairage des compteurs. 700608
Charly
Charly
Modérateur
Modérateur

Masculin Son Age : 73
Ville et C.P : Porto-Vecchio
Harley-Davidson : Softail 1340 carbu
Date d'inscription : 29/09/2008

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par patrx91 Ven 7 Oct 2011 - 14:56

RONE a écrit:çà y est tu va gagner des potes maintenant

d'ailleur si tu ne fais rien dimanche, tu peux faire le miens pendant qu'on se ballade... Remplacer l'éclairage des compteurs. 807915 Remplacer l'éclairage des compteurs. 807915 Remplacer l'éclairage des compteurs. 807915
patrx91
patrx91
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : ATHIS-MONS 91200
Harley-Davidson : VRSCF 1250 MUSCLE
Date d'inscription : 27/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par patrx91 Ven 7 Oct 2011 - 14:58

blague à part, très bon boulot Remplacer l'éclairage des compteurs. 578659

par contre il faut déssouder et ressouder les leds ou ça s'enfile...?(je sais, je sais....)
patrx91
patrx91
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : ATHIS-MONS 91200
Harley-Davidson : VRSCF 1250 MUSCLE
Date d'inscription : 27/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Aries Ven 7 Oct 2011 - 15:15

Il faut les désouder. Un petit coup de fer pour bien mouiller et hop tu tires... Tu attends que ça refroidisse et tu passes de l'autre côté... Remplacer l'éclairage des compteurs. 90029
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par patrx91 Ven 7 Oct 2011 - 16:16

ah ouai, faut quand même toucher un peu en électronique...moi a part la soudure à l'arc... Remplacer l'éclairage des compteurs. 90029

je vais choisir la version "mains carrés" à Sugeman, merci pour le tuyau Remplacer l'éclairage des compteurs. 37298
patrx91
patrx91
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : ATHIS-MONS 91200
Harley-Davidson : VRSCF 1250 MUSCLE
Date d'inscription : 27/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Patallume Ven 7 Oct 2011 - 20:55

RONE a écrit:çà y est tu va gagner des potes maintenant
Allumez le feu... Remplacer l'éclairage des compteurs. 807915


@gloubou

Tu veux quoi à la place des croissants Remplacer l'éclairage des compteurs. 700608
J'ai mon Vrod à faire Remplacer l'éclairage des compteurs. 807915


Nan je déconne mais en tout des cas super taf et bien expliqué Remplacer l'éclairage des compteurs. 578659
Patallume
Patallume
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : joinville le pont 94310
Harley-Davidson : Fat Boy 114
Date d'inscription : 03/11/2009

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Patallume Ven 7 Oct 2011 - 20:59

GlouBou a écrit:Il faut les désouder. Un petit coup de fer pour bien mouiller et hop tu tires... Tu attends que ça refroidisse et tu passes de l'autre côté... Remplacer l'éclairage des compteurs. 90029

Détaille mieux , tu sais y en a qui sont capable de prendre la centrale vapeur Remplacer l'éclairage des compteurs. 14808
Patallume
Patallume
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : joinville le pont 94310
Harley-Davidson : Fat Boy 114
Date d'inscription : 03/11/2009

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Aries Sam 8 Oct 2011 - 8:25

Voici les étapes pour l'installation des LED :

Remplacer l'éclairage des compteurs. 110

Remplacer l'éclairage des compteurs. 210

Remplacer l'éclairage des compteurs. 310

Remplacer l'éclairage des compteurs. 410

Remplacer l'éclairage des compteurs. 510

Super simple quoi Remplacer l'éclairage des compteurs. 90029

PS : images récupérées sur un autre site
Aries
Aries
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : La Oise - France
Harley-Davidson : FXLRS 114
Date d'inscription : 24/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par patrx91 Sam 8 Oct 2011 - 11:49

tu crois que j'y arriverais avec ça ????

Remplacer l'éclairage des compteurs. Outils10

Remplacer l'éclairage des compteurs. 111828

merci pour le tuyau en tout cas... Remplacer l'éclairage des compteurs. 788660
patrx91
patrx91
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : ATHIS-MONS 91200
Harley-Davidson : VRSCF 1250 MUSCLE
Date d'inscription : 27/06/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par patato69 Sam 8 Oct 2011 - 12:18

ça marche aussi ça Remplacer l'éclairage des compteurs. 85798
[img]Remplacer l'éclairage des compteurs. Images16[/img]
plus sérieux sympa ton tuto
ça me rappelle ma terminale F2
Remplacer l'éclairage des compteurs. 37298
patato69
patato69
Full Member
Full Member

Masculin Son Age : 63
Ville et C.P : LYON
Harley-Davidson : FXDC 2011 - XLC 2006 Carbu
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par CALIMERO Sam 8 Oct 2011 - 13:48

Joli ton tuto, Remplacer l'éclairage des compteurs. 919984


Mais moi ça me rappelle le taf.............. Remplacer l'éclairage des compteurs. 807915

L'idéal serait la pompe a dessouder pour ôter les leds, ou la tresse qui marche pas mal non plus........... pour éviter le décollage d'une pastille... Remplacer l'éclairage des compteurs. 90029
CALIMERO
CALIMERO
Full Member
Full Member

Masculin Son Age : 70
Ville et C.P : Quelque part dans le 91
Harley-Davidson : Limited 2010
Date d'inscription : 27/06/2008

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par thierry24 Lun 10 Oct 2011 - 16:40

Génial ton Tuto Remplacer l'éclairage des compteurs. 919984

Ca donne envie de se lancer, surtout quand on voit le résultat sur tes compteurs... Remplacer l'éclairage des compteurs. 90029

Bon après faut savoir manier le fer à souder et ne pas trembler Remplacer l'éclairage des compteurs. 111828

En tout cas, merci pour ça Remplacer l'éclairage des compteurs. 578659
thierry24
thierry24
Full Member
Full Member

Masculin Son Age : 62
Ville et C.P : à l'Est du Sud-Ouest
Harley-Davidson : Electra Standard améliorée
Date d'inscription : 12/02/2008

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par beno Mar 25 Oct 2011 - 0:14

bon j ai recu le paquet de led .et elle sont belle ces laidesRemplacer l'éclairage des compteurs. 465647

je vais bientot le faire.Remplacer l'éclairage des compteurs. 10938

je flippe mais Remplacer l'éclairage des compteurs. 164746 Remplacer l'éclairage des compteurs. 644722 le principal c est d essayer Remplacer l'éclairage des compteurs. 831254 Remplacer l'éclairage des compteurs. 831254



si je me plante je prendrai la masse pour les eclatés ces putains decompteurs de merdeRemplacer l'éclairage des compteurs. 843546
beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty ca parait simple ! mais juste une question

Message par villand Mer 26 Oct 2011 - 19:00

Jolie présentation , ca parait simple
faut juste commencer par démonter le nez de cochon avant ?? :)
Question de niveau CP , y'a un sens pour les leds ou pas ? enfin je veux dire un plus et un moins ou on s'en fout ?
villand
villand
Full Member
Full Member

Masculin Son Age : 65
Ville et C.P : Paris 75000
Harley-Davidson : Street Glide
Date d'inscription : 09/08/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Falstaff Mer 26 Oct 2011 - 19:12

Remplacer l'éclairage des compteurs. 169700 Remplacer l'éclairage des compteurs. 4236303234

ça c'est cool !!! ça donne envie de s'y mettre... Why not ?...

En tout cas beau tuto, mais pour démonter un compteur de Softail... à part le marteau je vois pas... Remplacer l'éclairage des compteurs. 255351
Falstaff
Falstaff
Full Member
Full Member

Masculin Son Age : 44
Ville et C.P : La Beauce limite Pêrche (28)
Harley-Davidson : Fat Boy Lo 2011 White Hot Deni
Date d'inscription : 21/04/2011

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par beno Mer 26 Oct 2011 - 19:34

villand a écrit:Jolie présentation , ca parait simple
faut juste commencer par démonter le nez de cochon avant ?? :)
Question de niveau CP , y'a un sens pour les leds ou pas ? enfin je veux dire un plus et un moins ou on s'en fout ?Remplacer l'éclairage des compteurs. Led-10
beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty avec un tutoriel c est mieux

Message par beno Mer 26 Oct 2011 - 19:40

beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty au feu les pompiers

Message par beno Mer 2 Nov 2011 - 12:07

bon ben voila c est fait et ca pas ete sans mal ..

pour ce qui est du compte tour aucun probleme.

par contre pour le compteur kilometrique.

ca a ete un massacre au fer a souder .

des la 4iem LED j ai bruler le circuit imprimé resultat le cuivre du CI a disparue .

biensur le beno est un entété j ai voulu perseveré dans ma connerie a la fin la plaquette de compteur ressemblait a un champ de mine ou bien peut etre a verdunRemplacer l'éclairage des compteurs. 807915

quand j ai vue que le plastique etait bien carbonisé j ai arreté imediatement mes conneries.

j ai fait appel a mood qui bosse dans le son et qui coté soudure et circuit imprimé aime bien la bidouilléRemplacer l'éclairage des compteurs. 90029

apres plusieurs heures de tatonement et de discution entre mood et mood car le loustic se parle a lui meme quand il est dans son element

Remplacer l'éclairage des compteurs. Dsc_2910

Remplacer l'éclairage des compteurs. Dsc_2911

fronk est la en spectateur il est comme moi y pige que dal au monologue de mood qui continue de se parler a lui meme et au circuit imprimé qui ne lui répond pas (culer de creme brulé)eux non (culé de circuit imprimé)

Remplacer l'éclairage des compteurs. Dsc_2912

et voila mood a réparé le circuit imprimé

Remplacer l'éclairage des compteurs. Dsc_2913

merci mood cela m a evité le rachat d un compteur neuf Remplacer l'éclairage des compteurs. 90029

apres tous ces efforts les pizzas etait les bienvenues

Remplacer l'éclairage des compteurs. Dsc_2914

Remplacer l'éclairage des compteurs. Dsc_2915
beno
beno
Full Member
Full Member

Masculin Ville et C.P : Paris -75018-
Harley-Davidson : street glide 2011
Date d'inscription : 12/05/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par MooD Mer 2 Nov 2011 - 12:14

La grande classe Beno tes compteurs…
du plus bel effet !!!
viveùent qu'on fasse la suite pour mettre encore les mains dedans…
MooD
MooD
Full Member
Full Member

Masculin Ville et C.P : PARIS 17
Harley-Davidson : Softail 1340 1992
Date d'inscription : 08/09/2010

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Nelson Jeu 3 Nov 2011 - 15:34

Merci à GlouBou et à beno pour cet excélent reportage. Remplacer l'éclairage des compteurs. 578659

Je pense que je vais tenter le coup, de plus les ampoules à filament chauffent certainement plus que les leds du coup moins de condensation dans les compteurs. Si décertir le cerclage à l'air "relativement" facile je m'interroge un peu plus sur le fond de compteur. Comment l'avez vous attrapé pour le tirer vers le haut et le décoller sans le déchirer.

beno la couleur que tu as choisie est top c'est bleu et blanc pour les 3 diodes de l'aiguille?

Encore Merci c'est vraiment top Remplacer l'éclairage des compteurs. 831254 Remplacer l'éclairage des compteurs. 788660
Nelson
Nelson
Discoverer
Discoverer

Masculin Son Age : 67
Ville et C.P : Méry sur Oise 95540
Harley-Davidson : Electra ultra Classic de 2006
Date d'inscription : 28/03/2009

Revenir en haut Aller en bas

Remplacer l'éclairage des compteurs. Empty Re: Remplacer l'éclairage des compteurs.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
