Installation et eclairage de support de plaque lateral Empty Installation et eclairage de support de plaque lateral

Message par Ben50 le Lun 9 Fév 2015 - 21:07

Bonsoir à tous,

N'ayant pas trouvé de sujet sur le branchement d'éclairage de plaque sur un support lateral je me suis dis qu'une ou deux photos vas permettre à certain nombre de ne plus se poser de question.

L'instal: Sur un FatBoy 2013.
Support de plaque lateral Kuryakin. La finition est vraiment top, je ne regrette vraiment pas.
Bague qui vas bien pour son engin, et du coup montage du support en 15 min.

Reste le branchement. J'ai donc cherché sur le feux arrière ou se trouve le fil de l'éclairage de plaque.
C'est donc le fil Noir pour la masse et le fil Bleu et Noir foncé pour l'autre.
Sous la selle on retrouve donc le connecteur du faisseau qui par sur l'arrière.
Le connecteur se trouve à droite et le plus en arrière possible.

Les photos.

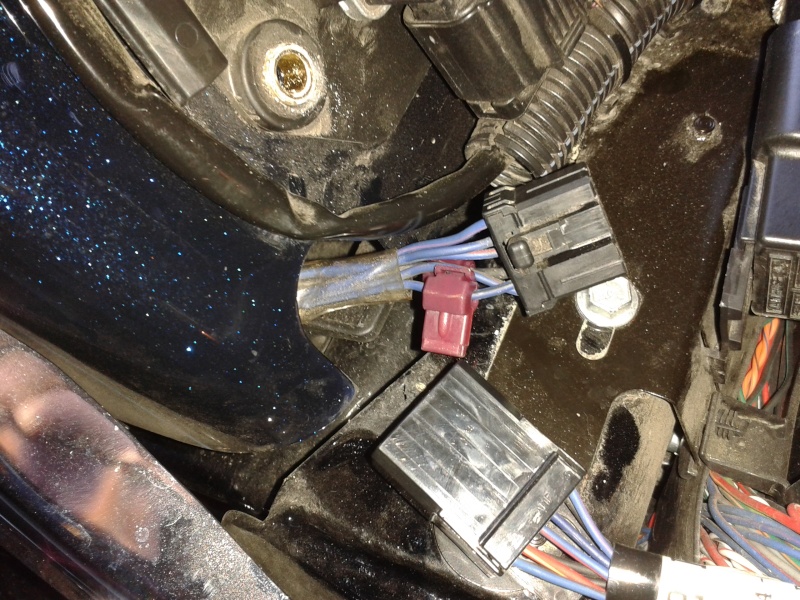

La position du connecteur sous la selle.

Installation et eclairage de support de plaque lateral 20150216

La connection avec les cosses fournis par Kuryakin avec le support de plaque.

Installation et eclairage de support de plaque lateral 20150214

et le branchement final sous la selle.

Installation et eclairage de support de plaque lateral 20150215

Franchement c'est simple et pas de défault au final sur le compteur.

Le support.


Dernière édition par Ben50 le Lun 9 Fév 2015 - 21:26, édité 1 fois
Ben50
Ben50
Full Member
Full Member

Masculin Son Age : 41
Ville et C.P : Cherbourg
Harley-Davidson : Fat Boy 103 stage 2
Date d'inscription : 03/02/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Ben50 le Lun 9 Fév 2015 - 21:12

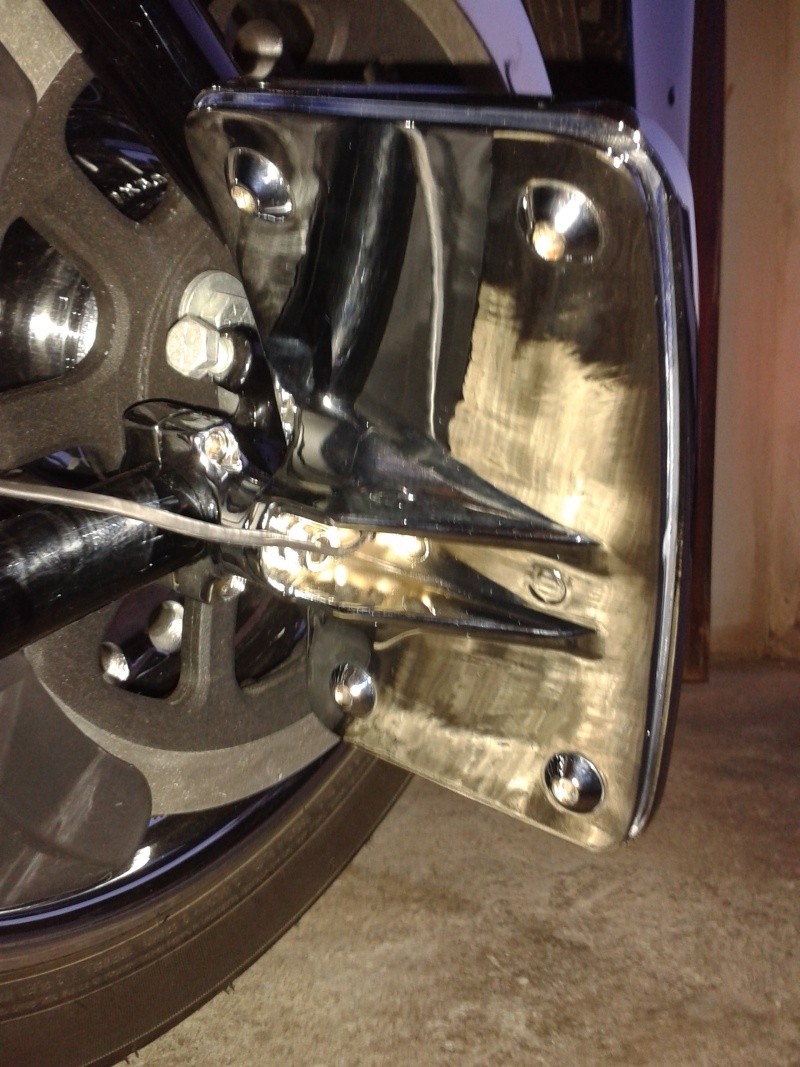

Installation et eclairage de support de plaque lateral 20150217

Et coté plaque ça éclaire dur.

Installation et eclairage de support de plaque lateral Plaque10
Ben50
Ben50
Full Member
Full Member

Masculin Son Age : 41
Ville et C.P : Cherbourg
Harley-Davidson : Fat Boy 103 stage 2
Date d'inscription : 03/02/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par reg59 le Mar 10 Fév 2015 - 11:26

Merci a toi pour les renseignements !! effectivement ça fait gagner du temps le jour J !!

J'ai du mal a me rendre compte mais le support de plaque n'est pas trop petit ?

@++ Régis2
reg59
reg59
Interested
Interested

Masculin Son Age : 51
Ville et C.P : Valenciennes 59300
Harley-Davidson : Fat Boy Spécial
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par francois5971 le Mar 10 Fév 2015 - 12:59

salut ben ou as tu eue tes connectiques
merci
francois5971
francois5971
Full Member
Full Member

Masculin Son Age : 49
Ville et C.P : 59600
Harley-Davidson : street glide "black bamba"
Date d'inscription : 22/08/2014

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Ben50 le Mar 10 Fév 2015 - 13:04

Le support de plaque est un format us. Donc on verra !!!!
Les connecteurs sont vendus avec le support de plaque. Je me renseigne cette après midi pour donner le nom.
Ben50
Ben50
Full Member
Full Member

Masculin Son Age : 41
Ville et C.P : Cherbourg
Harley-Davidson : Fat Boy 103 stage 2
Date d'inscription : 03/02/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Ben50 le Mar 10 Fév 2015 - 20:51

FatBoy 60. Étant trop jeunot sur le forum je ne peu te répondre en MP pour le moment.
Donc pour ceux qui cherche les Ref du support de plaque et de la fixation:
Support de plaque Kuryakin curved vertical - 9251
Fixation chromé Kuryakin - 3183
Obturateur de fixation de l ancienne plaque sur le garde boue - 3158. Pour cette ref allé voir ce que ça donne ici
http://www.passion-harley.net/t61922-mon-fat-boy-2013
Ben50
Ben50
Full Member
Full Member

Masculin Son Age : 41
Ville et C.P : Cherbourg
Harley-Davidson : Fat Boy 103 stage 2
Date d'inscription : 03/02/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Bluegrass Phil le Mer 11 Fév 2015 - 5:57

Les connectqiues sont sans doute trouvables chez Norauto ou AD Julien ou Feu Vert'
Bluegrass Phil
Bluegrass Phil
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : Charbonnières -71-
Harley-Davidson : FLS Slim 2012 "un peu" modifié
Date d'inscription : 17/03/2008

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par francois5971 le Mer 11 Fév 2015 - 8:16

merci phil.... Installation et eclairage de support de plaque lateral 90029
francois5971
francois5971
Full Member
Full Member

Masculin Son Age : 49
Ville et C.P : 59600
Harley-Davidson : street glide "black bamba"
Date d'inscription : 22/08/2014

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par patrickaja le Mer 11 Fév 2015 - 23:31

Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 751864
Bluegrass Phil a écrit:Les connectqiues sont sans doute trouvables chez Norauto ou AD Julien ou Feu Vert'
Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 751864   heu g pas de ca en Corse ....  Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 660256
patrickaja
patrickaja
Full Member
Full Member

Masculin Son Age : 61
Ville et C.P : CALCATOGGIO - 20111
Harley-Davidson : ROAD KING SPECIAL 2019
Date d'inscription : 17/09/2011

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Bluegrass Phil le Jeu 12 Fév 2015 - 6:07

Et ben faut regarder chez Conrad sur internet ! Installation et eclairage de support de plaque lateral 3571261942
Bluegrass Phil
Bluegrass Phil
Full Member
Full Member

Masculin Son Age : 60
Ville et C.P : Charbonnières -71-
Harley-Davidson : FLS Slim 2012 "un peu" modifié
Date d'inscription : 17/03/2008

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par Ben50 le Sam 14 Fév 2015 - 0:47

Pour les cosses, il faut chercher sous la désignation de cosse de dérivation.
J'en ai trouvé sur autoprestige-competition. Il faut prendre une taille 1.
Ben50
Ben50
Full Member
Full Member

Masculin Son Age : 41
Ville et C.P : Cherbourg
Harley-Davidson : Fat Boy 103 stage 2
Date d'inscription : 03/02/2015

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par SPYD83 le Lun 16 Fév 2015 - 19:27

patrickaja a écrit:Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 751864
Bluegrass Phil a écrit:Les connectqiues sont sans doute trouvables chez Norauto ou AD Julien ou Feu Vert'
Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 751864   heu g pas de ca en Corse ....  Installation et eclairage de support de plaque lateral 751864 Installation et eclairage de support de plaque lateral 660256
Si tu va au free M au mois de Mai passe a DRAGUIGNAN y a ça tu le trouvera et on ce boira une biere ensemble
SPYD83
SPYD83
Interested
Interested

Masculin Son Age : 57
Ville et C.P : REGIONS PACA
Harley-Davidson : STREET BOB + ROAD KING CUSTOM
Date d'inscription : 29/07/2010

Revenir en haut Aller en bas

Installation et eclairage de support de plaque lateral Empty Re: Installation et eclairage de support de plaque lateral

Message par ivainHD le Lun 8 Avr 2019 - 9:36

Merci pour le tuto.
Pratique  Installation et eclairage de support de plaque lateral 3721376895
ivainHD
ivainHD
Discoverer
Discoverer

Masculin Son Age : 35
Ville et C.P : 69220 DRACÉ
Harley-Davidson : Breakout 114ci 2020
Date d'inscription : 11/01/2019
