TUTO démontage Pompe à essence de réservoir

Message par AdTell le Sam 12 Nov 2016 - 22:38

Bon, d'abord heureux de récupérer mon nouveau résé (vide)



il fallait d'abord démonter l'ancien et tout ce qu'il contenait :



pour ce qui est du démontage du réservoir je vous renvois à ces tuto déjà très bien fais :

http://www.passion-harley.net/t11103-demontage-reservoir
http://www.passion-harley.net/t22265-demonter-le-reservoir-du-fatboy-injection

J'ai préféré enlever toute la partie injection avant de démonter le réservoir,
déjà on est pas tenté de le retourner, ça évite de l’abîmer et c'est plus facile pour le purger complètement avant d'enlever la durite de liaison sous le réservoir.

On commence par enlever tout l'accastillage et dévisser la plaque de protection :



qu'on lève avec précaution avant de se dire "Putain de bordel de Merde, comment je vais sortir tout çà !? je vais tout refermer, tant pis"



le gros relais noir fixé sous la plaque ne sors même pas, les câbles électriques sont tendus comme des strings... gros moment de solitude, puis on se retourne les manche et on y va en commençant par décliper le relais noir de la plaque de protection, et débrancher la durite de mise à l'air :



puis on débranche les durites et le câble reliant la jauge



Attention, le câble 1 est solidaire de la sortie d'essence sous le réservoir, vous savez le raccord de jardinage





Voilà déjà ça d'enlevé... n'oubliez pas de protéger le réservoir des griffures que pourraient occasionner la platine

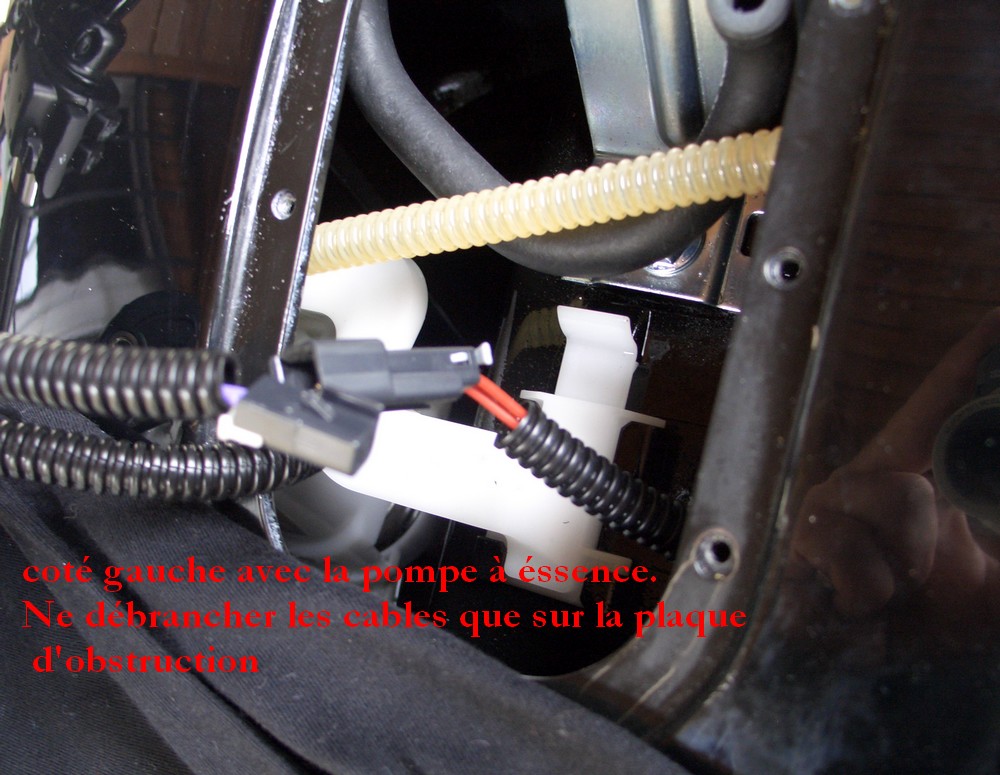

Là, il ne faut débrancher aucun autre raccord que celui de la platine, qui est un peu chiant à défaire à cause d'un gros ergot pris dans une pièce métallique. ensuite l'accès sera libre pour enlever tout le reste :









pour ensuite désolidariser la pompe à essence (coté gauche) il suffit de lever le bout de la patte en nylon blanche en la faisant glisser vers l'avant, ce qui libère tout l'ensemble de la pompe.
Pour la sortir il suffit de la faire pivoter d'un demi tour vers l'arrière (sur elle même) en tirant vers l'extérieur :



reste  démonter le supporte de la prise à l'air. Rien de plus simple : juste un écrou a desserrer

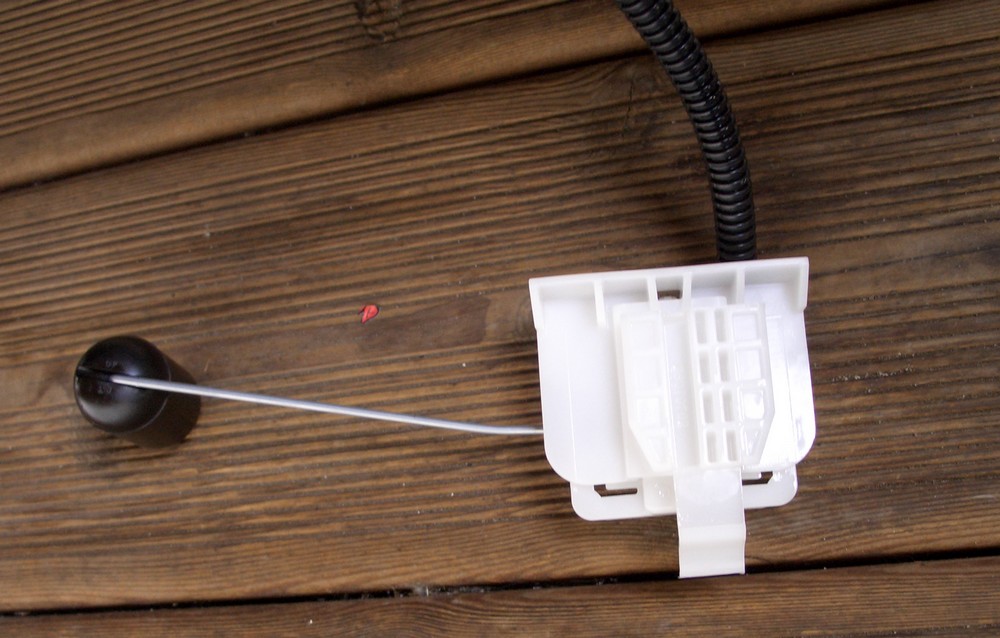

puis on sort la jauge qui est juste clipsé contre le renfort interne du réservoir



pour finir j'ai démonté la sortie inférieure du réservoir. Je vous conseil de tenir la durite à l'extérieur du réservoir pour qu'elle puisse tourner sur elle même le temps que vous dévissez la prise dont elle est solidaire



il n'y a plus ensuite qu'à finir de purger le réservoir maintenant qu'il n'y a plus d'obstacle et de le démonter complètement...
Difficile quand même d'imaginer qu'il y a tout cela à l'intérieur :







pour le remontage de tout ça, j'ai fait la même chose à l'envers avant de remettre le réservoir en place
pour un résultat qui me va parfaitement :





Allez,
 Santé
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par bushido le Sam 12 Nov 2016 - 23:36

Pas mal de boulot mais le rendu final est superbe.

MEerci et bravo pour le tuto
avatar
bushido
Full Member
Full Member

Son Age : 57
Ville et C.P : 21150 Mandubie / Venarey L
Harley-Davidson : Heritage Softail 2004
Date d'inscription : 13/12/2015

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par El Bouco le Dim 13 Nov 2016 - 9:11

Mais quel boulot    superbe

avatar
El Bouco
Full Member
Full Member

Son Age : 56
Ville et C.P : West Coast 4.20.5
Harley-Davidson : FLHXS 2018
Date d'inscription : 12/10/2012

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Dlareg le Dim 13 Nov 2016 - 10:31

  SUPERBE
avatar
Dlareg
Full Member
Full Member

Son Age : 61
Ville et C.P : 33000
Harley-Davidson : FLS S ou Slim S
Date d'inscription : 05/04/2013

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par pierre v rod le Dim 13 Nov 2016 - 12:48

avant de se dire "Putain de bordel de Merde, comment je vais sortir tout çà !? je vais tout refermer, tant pis"

....  c'est exactement là où j'aurais tout stoppé .... puis, armé d'un courage extraordinaire :

quant à ton  travail :
avatar
pierre v rod
Full Member
Full Member

Son Age : 60
Ville et C.P : Pessac 33600
Harley-Davidson : DYNA super glide custom - V ROD VRSCAW - V ROD MUSCLE
Date d'inscription : 10/02/2011

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par h0m3r le Dim 13 Nov 2016 - 13:31

  super tuto ….
avatar
h0m3r
Full Member
Full Member

Son Age : 58
Ville et C.P : 77 Mickey Seine et Marne
Harley-Davidson : FLHRSE5
Date d'inscription : 10/03/2015

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Le borgne le Dim 13 Nov 2016 - 21:20

avatar
Le borgne
Discoverer
Discoverer

Son Age : 43
Ville et C.P : Cestas
Harley-Davidson : SLIM S
Date d'inscription : 27/02/2015

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par oliver550 le Lun 14 Nov 2016 - 8:35

Bravo pour tout ce travail réalisé et ce super tuto !
avatar
oliver550
Discoverer
Discoverer

Son Age : 39
Ville et C.P : Colmar 68000
Harley-Davidson : Cross Bones
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Mar 15 Nov 2016 - 8:33

Merci à Tous.
Bonne route
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par legus le Mar 15 Nov 2016 - 20:54

Il n'y a pas moyen de peindre sans démonter la pompe complète, car cette partie est cachée par le plastron du contacteur, non.....
avatar
legus
Qualified
Qualified

Son Age : 53
Ville et C.P : West Coast
Harley-Davidson : Héritage1997 / Slim 2012
Date d'inscription : 15/11/2012

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par steevlo le Mar 15 Nov 2016 - 23:43

super tuto, bravo et merci
avatar
steevlo
Qualified
Qualified

Son Age : 46
Ville et C.P : Montpellier
Harley-Davidson : Slim
Date d'inscription : 12/05/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Mar 15 Nov 2016 - 23:51

legus a écrit:Il n'y a pas moyen de peindre sans démonter la pompe complète, car cette partie est cachée par le plastron du contacteur, non.....

Si tu fais peindre ton réservoir d'origine, aucun problème, tu laisses tout dedans.
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Domico le Mer 16 Nov 2016 - 7:12

Super tuto !  Merci..................... Bon si je décide de faire repeindre ma moto, ben ... j’amène directement le brelon chez le peintre, ça sera plus simple
avatar
Domico
Full Member
Full Member

Son Age : 65
Ville et C.P : Béziers 34500
Harley-Davidson : Softail Slim
Date d'inscription : 24/01/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par legus le Mer 16 Nov 2016 - 7:53

Et a qui t'es tu adressé pour faire peindre ton réservoir ?
avatar
legus
Qualified
Qualified

Son Age : 53
Ville et C.P : West Coast
Harley-Davidson : Héritage1997 / Slim 2012
Date d'inscription : 15/11/2012

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Mer 16 Nov 2016 - 9:06

le logo est un stickers acheté ici :

 http://www.lezebre.lu/autocollants-moto-stickers-harley-davidson-kit-stickers-harley-davidson-deco-reservoir-p-86081.html?cPath=251_253

pour la base noir métal et les couches de verni c'est un pote carrossier qui s'en est remarquablement chargé.
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par macdoud76 le Lun 9 Jan 2017 - 15:14

legus a écrit:Il n'y a pas moyen de peindre sans démonter la pompe complète, car cette partie est cachée par le plastron du contacteur, non.....
oui tu caches et tu protèges toutes les prises, mais apparemment notre copain adtell a fait peindre un autre réservoir et remis le matos de l'ancien dedans!? non!???
bye
avatar
macdoud76
Full Member
Full Member

Son Age : 54
Ville et C.P : Ste Marguerite sur Mer -76-
Harley-Davidson : 1200 XLNightster+dyna 2000 FXD
Date d'inscription : 19/06/2008

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par chica le Lun 9 Jan 2017 - 19:06

super tuto
avatar
chica
Full Member
Full Member

Son Age : 67
Ville et C.P : limoges et toulouse
Harley-Davidson : softail héritage 1450
Date d'inscription : 17/05/2009

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Lun 9 Jan 2017 - 19:52

macdoud76 a écrit:
legus a écrit:Il n'y a pas moyen de peindre sans démonter la pompe complète, car cette partie est cachée par le plastron du contacteur, non.....
oui tu caches et tu protèges toutes les prises, mais apparemment notre copain adtell a fait peindre un autre réservoir et remis le matos de l'ancien dedans!? non!???
bye
c'est exactement ça MacDoud
et merci aux autres pour vos remarques.
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Nono69 le Ven 13 Jan 2017 - 18:27

sympa ton tuto
avatar
Nono69
Newbie
Newbie

Son Age : 53
Ville et C.P : LOZANNE 69380
Harley-Davidson : fatboy
Date d'inscription : 24/03/2016

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par lolo01 le Ven 13 Jan 2017 - 21:45

jolie peinture, j'aime bien, trés sobre , brillante, ça va super bien avec ta moto...
et bravo, pour le tuto
avatar
lolo01
Discoverer
Discoverer

Son Age : 49
Ville et C.P : entre lagnieu et pont saint es
Harley-Davidson : fat boy , electra 2009
Date d'inscription : 17/06/2016

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par DrK le Mar 23 Mai 2017 - 5:08

Un grand merci pour le tuto. Ça va bien m'aider pour réparer ma jauge :)
avatar
DrK
Discoverer
Discoverer

Son Age : 31
Ville et C.P : 91700 Ste Geneviève des Bois
Harley-Davidson : Softail Heritage de 2004
Date d'inscription : 22/09/2015

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par DrK le Mar 23 Mai 2017 - 5:11

Une petite question : Ton compte-tour, il est fonctionnel ? Parce que j'ai un heritage qui n'en a pas d'origine et j'aimerais lui en mettre un mais niveau branchement j'ignore où faire la connexion. Si tu avais une petite photo, ce serait
Merci d'avance.
avatar
DrK
Discoverer
Discoverer

Son Age : 31
Ville et C.P : 91700 Ste Geneviève des Bois
Harley-Davidson : Softail Heritage de 2004
Date d'inscription : 22/09/2015

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Mar 23 Mai 2017 - 8:34

oui il fonctionne,
tout est électronique, le branchement se fait sur la prise d'origine du compteur d'origine.
comme c'est un compteur Harley c'est du plug and play, il vaut environ 350 € en concession
et tu peux même régler la couleur de fond et des aiguilles.
il y a aussi 2 tachymètres, une pour l'autonomie, l'heure, etc ... il ne manque que la température.
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Simsim le Mar 23 Mai 2017 - 8:46

J'ai ce compteur aussi il est top !  Les couleurs de chaque aiguille, lcd sont paramétrables indépendamment. Et il permet d avoir le rapport engagé et une jauge quel que soit ce que tu souhaites afficher sur le LCD.
avatar
Simsim
Full Member
Full Member

Son Age : 33
Ville et C.P : Paris 75
Harley-Davidson : Softail Slim S
Date d'inscription : 15/05/2016

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par AdTell le Mar 23 Mai 2017 - 8:53

je confirme, l'essayer c'est l'adopter, ensuite on ne peut plus s'en passer
je l'avais sur ma switchback, et j'ai craqué dés réception du slim.
avatar
AdTell
Full Member
Full Member

Son Age : 44
Ville et C.P : Libourne 33500
Harley-Davidson : FLD switchback
Date d'inscription : 27/09/2014

Revenir en haut Aller en bas

Re: TUTO démontage Pompe à essence de réservoir

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
