Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par francois60 le Ven 3 Fév 2017 - 12:06

Bonjour !
Il s'agit d'une shovel 1200 de 1973
Je ne demande qu'à apprendre :


Dernière édition par francois60 le Ven 3 Fév 2017 - 13:43, édité 1 fois
avatar
francois60
Newbie
Newbie

Son Age : 57
Ville et C.P : Bruxelles
Harley-Davidson : FL1200 (1973) et XL1200 (2003)
Date d'inscription : 16/12/2016

Revenir en haut Aller en bas

Re: Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par tdzeus30 le Ven 3 Fév 2017 - 12:08

Vu qu'il sort de la pompe à huile, c'est une durite d'huile, par contre bouchée par un boulon avec un collier de sécurité? Un reniflard alors? mais pourquoi fermé?

_________________________________________________________________________________
avatar
tdzeus30
Modérateur
Modérateur

Son Age : 57
Ville et C.P : Gueret(23)
Harley-Davidson : Road Glide 103
Date d'inscription : 11/02/2008

Revenir en haut Aller en bas

Re: Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par raf le Ven 3 Fév 2017 - 12:42

évaporateur  je  pense qu il devais être diriger ver la chaine et l arroser de ses bien fait  devenu inutile avec les chaines de maintenant
avatar
raf
Full Member
Full Member

Son Age : 54
Ville et C.P : flemalle
Harley-Davidson : fxdc105TH& xlc 100th
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par louloupa le Ven 3 Fév 2017 - 13:29

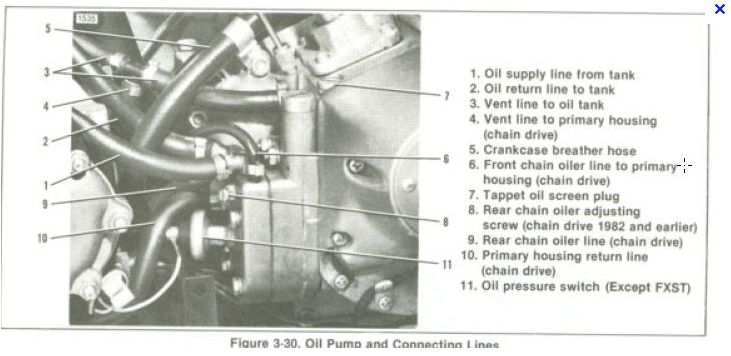

Voici le branchement d' une pompe de shovel .
 " />

Le petit tuyau ( 6 ) va au carter de chaine primaire .

La petite vis /contre écrou ( 8 ) sert à régler le débit d' huile sur la chaine secondaire .
avatar
louloupa
Full Member
Full Member

Son Age : 61
Ville et C.P : Bretenoux 46
Harley-Davidson : RK09 107ci+softail std 90 89ci
Date d'inscription : 12/09/2008

Revenir en haut Aller en bas

Re: Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par francois60 le Ven 3 Fév 2017 - 13:42

Merci, tout est clair maintenant : le precedent proprio a rempalcé la chaine par une courroie !!
  (pas très vintage, tout ça)
avatar
francois60
Newbie
Newbie

Son Age : 57
Ville et C.P : Bruxelles
Harley-Davidson : FL1200 (1973) et XL1200 (2003)
Date d'inscription : 16/12/2016

Revenir en haut Aller en bas

Re: Qui peut dire c'est quoi ce tuyau (RESOLU) ?

Message par tdzeus30 le Ven 3 Fév 2017 - 13:47

ben voilà

_________________________________________________________________________________
avatar
tdzeus30
Modérateur
Modérateur

Son Age : 57
Ville et C.P : Gueret(23)
Harley-Davidson : Road Glide 103
Date d'inscription : 11/02/2008

Revenir en haut Aller en bas
