Tuto, grille radiateur d'huile M8 Empty Tuto, grille radiateur d'huile M8

Message par Boulou le Dim 18 Fév 2018 - 21:43

J’avais lu qu'un gars avait fait une grille de radiateur pour M8 Softail.
C'était pas mal fait et maintenant que j’ai ma Srteet, je me suis dit pourquoi pas vu son emplacement jute dernière la roue ou les projections pourraient facilement détruire les ailettes.
Donc, voici comment j’ai fait, si ça peut aider…  Tuto, grille radiateur d'huile M8 90029

D’abord le gabarit papier. J’ai dû m’y prendre à plusieurs reprises pour trouver le bon format…

Le premier, permet l'insérer sans aucune attache, il se maintient de par sa forme. Découpe plus difficile mais permet de laisser le cache plastique intacte.
Le second plus facile à découper mais il faut le fixer. Visse ou rivet.

Tuto, grille radiateur d'huile M8 Sans_t10

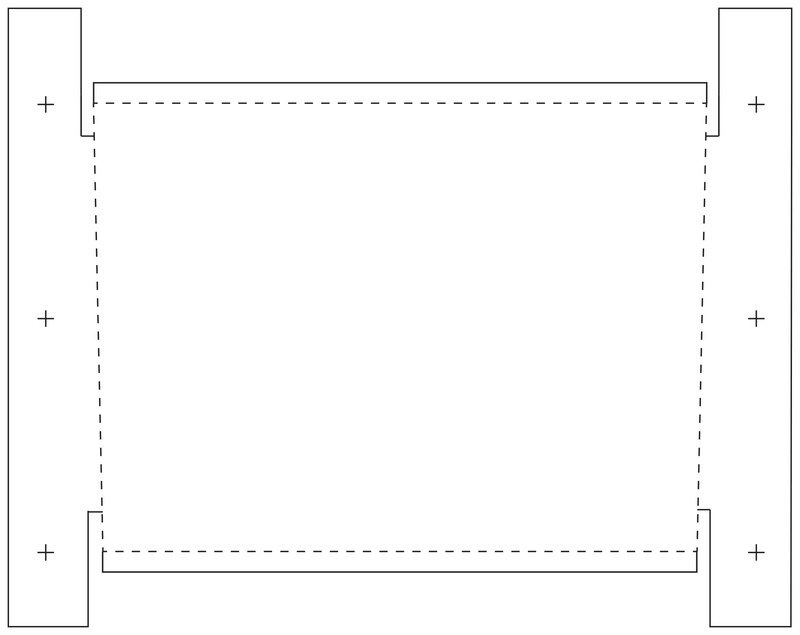

Tuto, grille radiateur d'huile M8 Grille10

... gabarit, que je peut envoyer en PDF ou AI , si ça intéresse quelqu'un.

Ensuite, je colle le gabarit sur la grille. J'ai pris une grille de 0,8 mm.
Je conseillerai pas plus épais, difficulté pour la découpe et le pliage, ou de moins de 0,5 mm, trop fragile.

Tuto, grille radiateur d'huile M8 Img_3618

Puis découpe… Cette partie et la plus difficile à faire.
L’espace trop petit, la grille ne s’insère pas bien, trop grand, ça risque de bouger.
La profondeur de l'encoche et aussi impotente, je l'ai fait petit à petit par étape après teste dans le cache.

Tuto, grille radiateur d'huile M8 Img_3624

Après on s'occupe du pliage...

Tuto, grille radiateur d'huile M8 Img_3625

… Les bords supérieur et inférieur à 90° - > le supérieur un peu plus sinon il pourrait gêner pour insérer la cache sur le radiateur…


Tuto, grille radiateur d'huile M8 Img_3626

…Les deux côtés, quelque degré, j’ai pas mesuré, mais juste de quoi épousé la forme du cache.


Tuto, grille radiateur d'huile M8 Img_3627

Le voilà une foi en place, après plusieurs rectifications
Vue de l'interieur

Tuto, grille radiateur d'huile M8 Img_3628

Et de l'extérieur.

Tuto, grille radiateur d'huile M8 Img_3629

Et une foi en place.

Tuto, grille radiateur d'huile M8 Img_3630

Voilà, voilà... à vos cisailles...  Tuto, grille radiateur d'huile M8 977583
