Montage d'une parallèlo

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Montage d'une parallèlo Empty Montage d'une parallèlo

Message par chop Mer 18 Avr 2018 - 14:12

Salut à tous

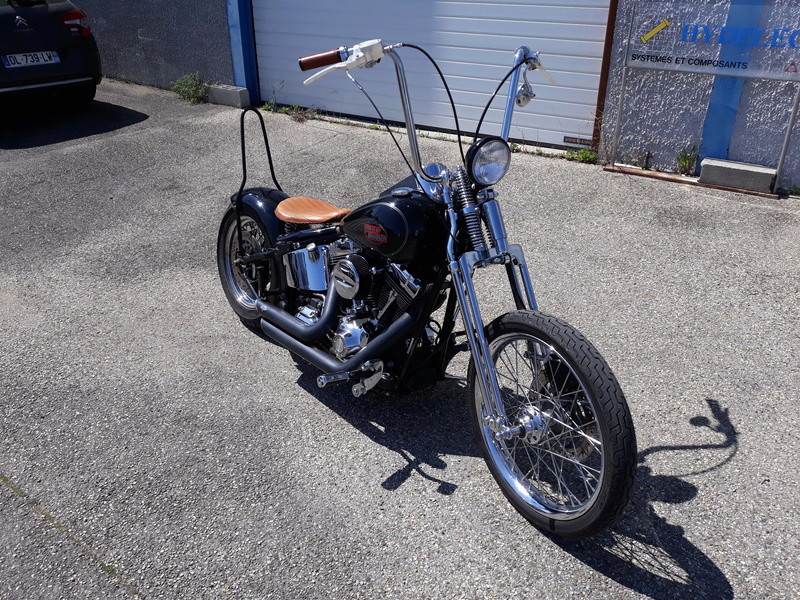

Aperçu de mes dernières Modif de cette année sur mon brelon
Montage d'une parallèlo type springer, changement du guidon

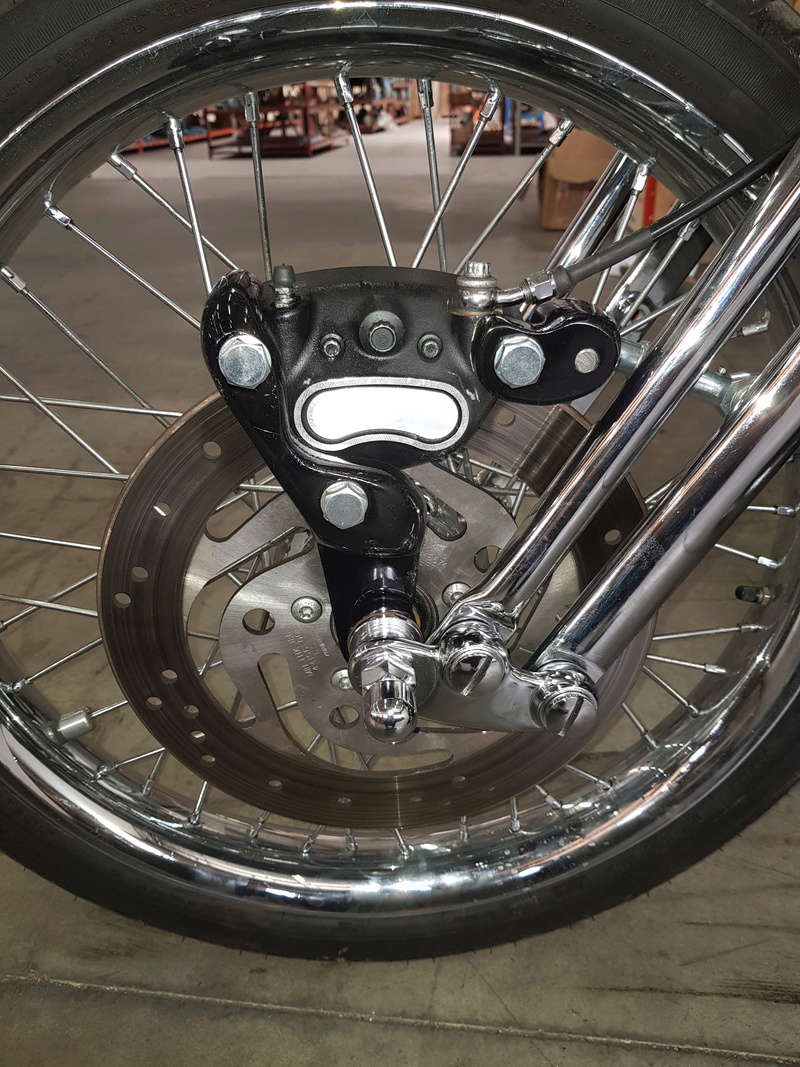

avec fabrication maison du support d'étrier de frein (photo des différentes étapes à venir)

Montage d'une parallèlo 20180414

Montage d'une parallèlo 20180415

Montage d'une parallèlo 20180413
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Jimo38 Mer 18 Avr 2018 - 14:15

Super.. t'as pris les côtes et gardé les plans de ton support de frein ?
Jimo38
Jimo38
Full Member
Full Member

Masculin Son Age : 62
Ville et C.P : 38
Harley-Davidson : FAT BOY Spécial Stage 1
Date d'inscription : 22/11/2015

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par zspirit Mer 18 Avr 2018 - 20:04

sympa comme fourche....
on dirait la mienne...bon choix  Montage d'une parallèlo 90029
zspirit
zspirit
Discoverer
Discoverer

Son Age : 50
Ville et C.P : CHEVAL-BLANC 84460
Harley-Davidson : XLH 1200 1988
Date d'inscription : 14/03/2018

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Vince24 Mer 18 Avr 2018 - 21:03

Tip top, j'adore! J'y pense pour le Deluxe, mais pas sûr que ce soit compatible avec l'ABS...

En tout cas élicitations.
Vince24
Vince24
Interested
Interested

Masculin Son Age : 62
Ville et C.P : 24 Dordogne
Harley-Davidson : Softail Deluxe
Date d'inscription : 17/03/2018

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par william25roger Mer 18 Avr 2018 - 21:49

Superbe ta fourche, elle ressemble à la mienne en cours de montage en ce moment  Montage d'une parallèlo 578659
william25roger
william25roger
Full Member
Full Member

Masculin Son Age : 73
Ville et C.P : MATHAY 25700
Harley-Davidson : SPORTSER XL 883 de 2004 stage1
Date d'inscription : 29/08/2016

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par gh54 Mer 18 Avr 2018 - 21:57

ah superbe fourche oui si tu as des plans cotés çà en intéresserait plus d'un sur le fofo moi le premier Montage d'une parallèlo 90029
gh54
gh54
Full Member
Full Member

Masculin Son Age : 56
Ville et C.P : brive 19100
Harley-Davidson : softail deluxe
Date d'inscription : 18/11/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Jimo38 Mer 18 Avr 2018 - 22:00

Allez Chop, y a plus qu'a...
Jimo38
Jimo38
Full Member
Full Member

Masculin Son Age : 62
Ville et C.P : 38
Harley-Davidson : FAT BOY Spécial Stage 1
Date d'inscription : 22/11/2015

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par salva02 Mer 18 Avr 2018 - 22:22

beau travail  Montage d'une parallèlo 90029
salva02
salva02
Full Member
Full Member

Masculin Son Age : 58
Ville et C.P : CHIVY LES ETOUVELLES 02000
Harley-Davidson : breakout Amber stage 1
Date d'inscription : 14/06/2012

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par chop Jeu 19 Avr 2018 - 8:52

Slts à tous
Merci de vos commentaires
Pour les cotes j'ai une formation de bricoleur,
alors ... j'ai des photos de la méthode utilisée
je vous prépare ça
A+
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par chop Jeu 19 Avr 2018 - 13:46

salut à tous
comme promis quelques photos:

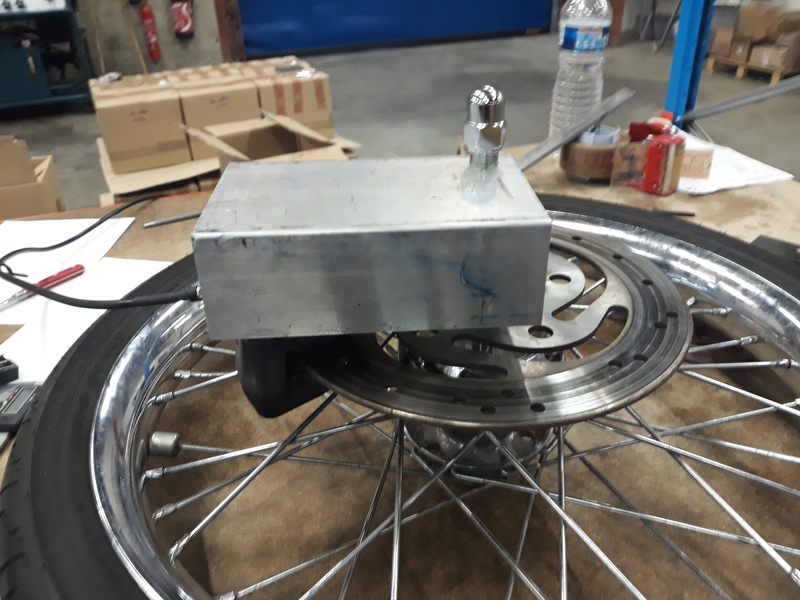

Positionnement du bloc sur l'étrier/ repère axe de roue

Montage d'une parallèlo 20180110

positionnement de l'étrier

Montage d'une parallèlo 20180111

Montage d'une parallèlo 20180112

traçage, pointage de la forme voulue
Perçage en diametre 8 trous jointifs


Montage d'une parallèlo 20180210


Montage d'une parallèlo 20180211
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par chop Jeu 19 Avr 2018 - 13:47

La suite prochainement
A+
Chop
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par chop Ven 20 Avr 2018 - 16:11

rebonjour
ci-joint l'avancée

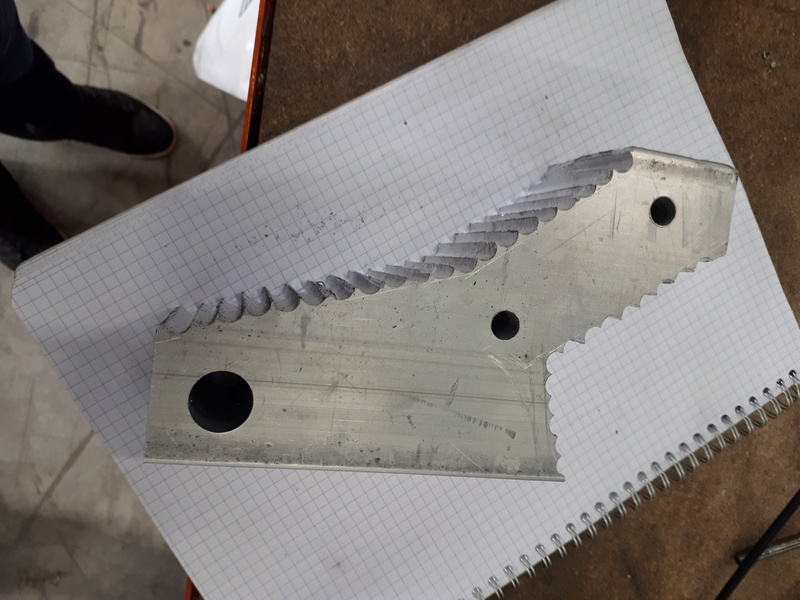

sciage (Ultra la fameuse jaune et bleue)
et huile de coude

 Montage d'une parallèlo 20180213


Remontage pour traçage radial

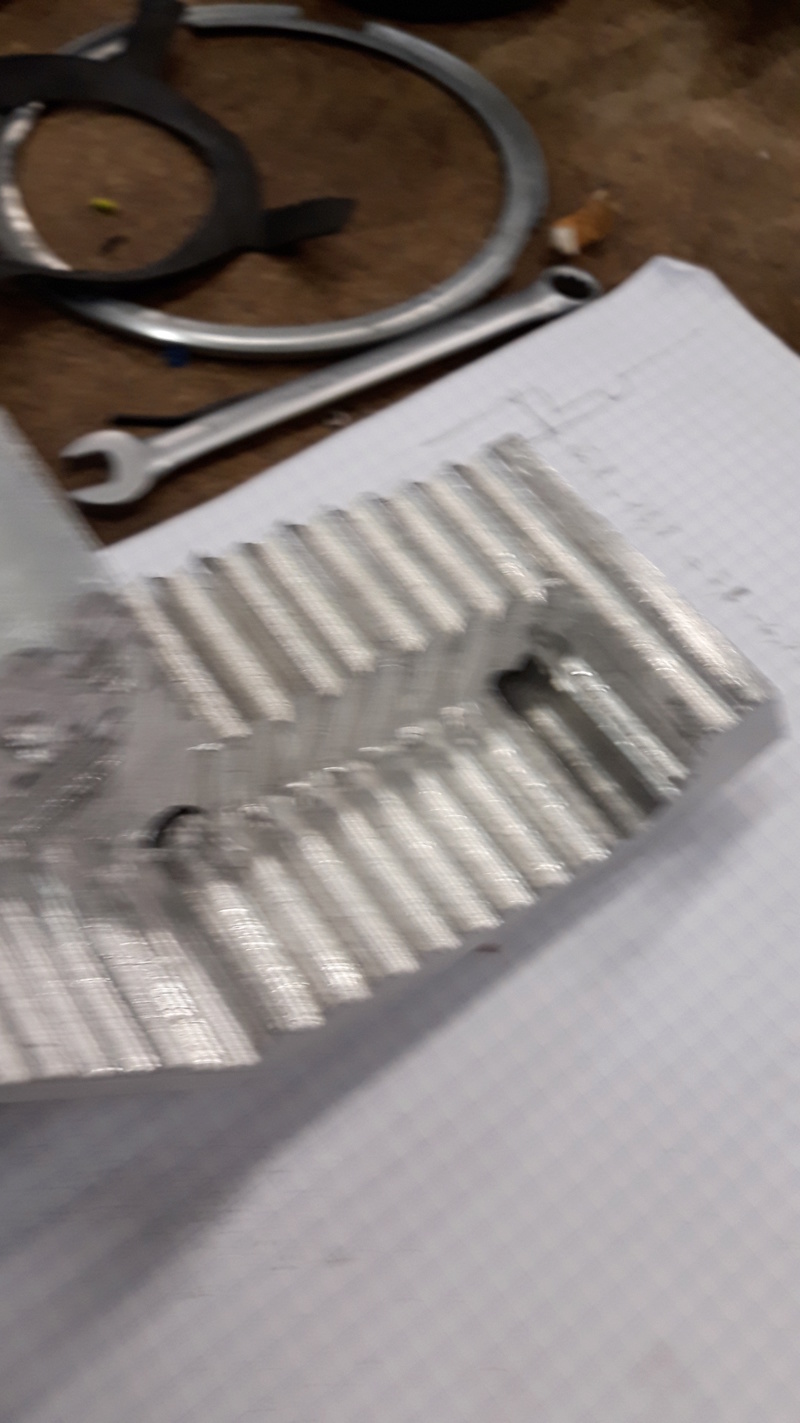

Perçage jointif de la forme de l'étrier et de son positionnement radial


Montage d'une parallèlo 20180215


Montage d'une parallèlo 20180214

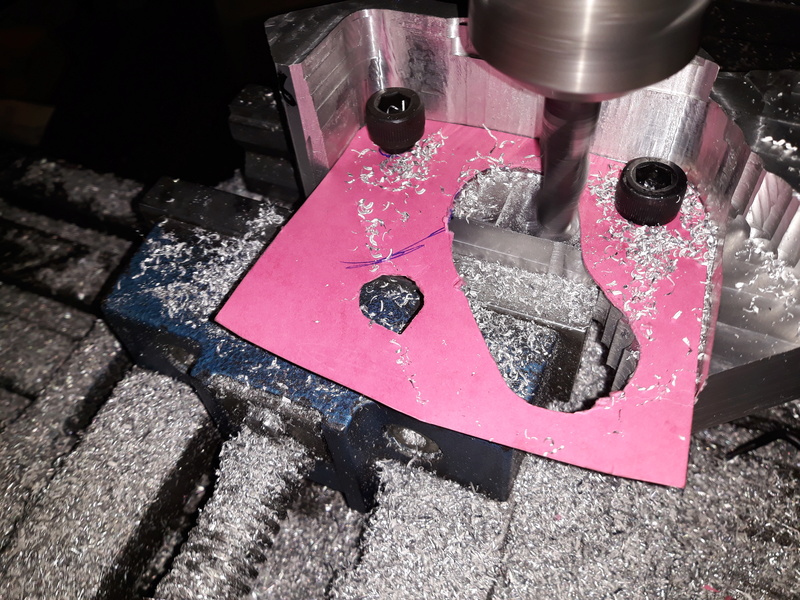

Découpage d'un gabarit dans papier cartonnée pour encastretrement
définitif de l'étrier + fraisage avec une petite fraise 2 lèvres (j'e n'ai qu'une perceuce à colonne : limite pour fraiser)


Montage d'une parallèlo 20180218

Montage d'une parallèlo 20180219


Montage d'une parallèlo 20180217

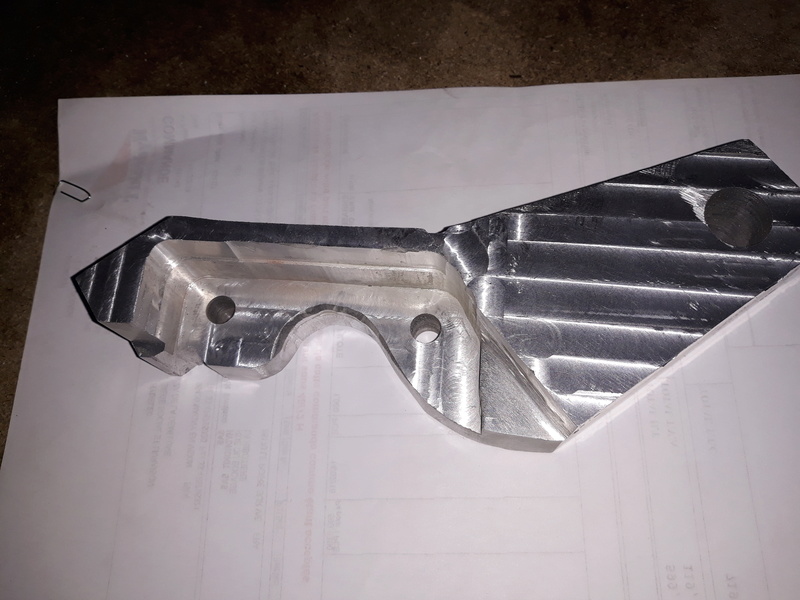

Finition: Lime papier de verre et papier de verre de finition 400



Montage d'une parallèlo 20180220
*

Montage d'une parallèlo 20180311

Montage d'une parallèlo 20180310

Remontage vérif et mêmes opérations pour la pièce d'accroche des rotules.
Voila comment j'ai fait
bon courage
et à votre disposition pour des précisions si besoin
A+
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Vince24 Ven 20 Avr 2018 - 17:10

Cool, il n'y a plus qu"à faire une copie 3D et apporter ça à un tourneur/fraiseur! Montage d'une parallèlo 90029 Montage d'une parallèlo 977583 Montage d'une parallèlo 831254
Vince24
Vince24
Interested
Interested

Masculin Son Age : 62
Ville et C.P : 24 Dordogne
Harley-Davidson : Softail Deluxe
Date d'inscription : 17/03/2018

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par sporty81 Ven 20 Avr 2018 - 17:18

un travail de ouf avec un superbe resultat. BRAVO ! Montage d'une parallèlo 919984
sporty81
sporty81
Full Member
Full Member

Son Age : 66
Ville et C.P : Limoges
Harley-Davidson : xlh1981+wlc1943+flstc1991
Date d'inscription : 17/11/2017

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par william25roger Ven 20 Avr 2018 - 18:16

Un travail de ouf mais quel résultat  Montage d'une parallèlo 578659
william25roger
william25roger
Full Member
Full Member

Masculin Son Age : 73
Ville et C.P : MATHAY 25700
Harley-Davidson : SPORTSER XL 883 de 2004 stage1
Date d'inscription : 29/08/2016

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Chrisdu26 Dim 13 Mai 2018 - 22:28

Alors là chapeau pour la réalisation du support avec une perceuse colonne. Quel travail ! bravo Montage d'une parallèlo 919984
Chrisdu26
Chrisdu26
Full Member
Full Member

Masculin Son Age : 52
Ville et C.P : Valence 26000
Harley-Davidson : XL1200X 2015 FLHTCU 1340 1997
Date d'inscription : 20/06/2016

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par eytan06 Dim 13 Mai 2018 - 22:45

Beau boulot . Chapeau Montage d'une parallèlo 919984
eytan06
eytan06
Full Member
Full Member

Masculin Son Age : 52
Ville et C.P : PACA
Harley-Davidson : SLIM kit 107 S&S,cam585
Date d'inscription : 18/05/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re

Message par slec Lun 14 Mai 2018 - 6:25

superbe du travail hand made comme on aimerais en voir plus souvent je reste attentif à ton post car vous êtes peu à pouvoir faire ce genre de job félicitations
slec
slec
Full Member
Full Member

Masculin Son Age : 53
Ville et C.P : marignane 13700
Harley-Davidson : fatboy 1340
Date d'inscription : 20/11/2010

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Gym Lun 14 Mai 2018 - 7:10

OUF travail de bricoleur passionné, absolument pas péjoratif bien au contraire !!!
Gym
Gym
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : Proche Evreux
Harley-Davidson : 2003XL883R & 2017FLSTFBS
Date d'inscription : 31/03/2018

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Le Vizir Lun 14 Mai 2018 - 9:56

Très beau travail.. Montage d'une parallèlo 919984
Le Vizir
Le Vizir
Full Member
Full Member

Masculin Son Age : 57
Ville et C.P : MEAUX
Harley-Davidson : FXS 80 - FLH 77 - XLS 80
Date d'inscription : 15/03/2014

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par LPhilippe Mar 23 Oct 2018 - 18:58

Super ... admiratif ...

Montage d'une parallèlo 919984 Montage d'une parallèlo 919984
LPhilippe
LPhilippe
Qualified
Qualified

Masculin Son Age : 67
Ville et C.P : 1490 Court-St-Etienne BE
Harley-Davidson : Dyna Fat Bob 2014
Date d'inscription : 27/06/2018

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par ROM'' Dim 28 Oct 2018 - 7:40

Top !!!! Montage d'une parallèlo 919984
ROM''
ROM''
Full Member
Full Member

Masculin Son Age : 48
Ville et C.P : 49 Cholet Angers
Harley-Davidson : 23" et 200 ..Rock'n'Roll Baby
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par robotriri Dim 28 Oct 2018 - 7:51

Quel beau boulot, la fourche et aussi et surtout le support d'étrier Home Made, la grande classe.

Partir d'un bloc d'alu et finir en pièces d'art, le tout à la perceuse à colonne, moi je dis bravo.


En tout cas tu peu être fier, cela à une fière allure.  Montage d'une parallèlo 578659 Montage d'une parallèlo 578659
robotriri
robotriri
Full Member
Full Member

Masculin Son Age : 53
Ville et C.P : Rillette-Land
Harley-Davidson : Road-Glide S 2015.
Date d'inscription : 21/07/2008

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par JIS Dim 28 Oct 2018 - 8:48

Il y en a qui ont vraiment du talent, super boulot avec les moyens du bord !....
JIS
JIS
Full Member
Full Member

Masculin Son Age : 55
Ville et C.P : 77 sud, au milieu des champs
Harley-Davidson : Fatboy 2013, LowRider ST 2023
Date d'inscription : 20/06/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par patroadking Dim 28 Oct 2018 - 9:08

Montage d'une parallèlo 578659     La, c'est plus du bricolage mais une oeuvre d'art

Quand on voit la pièce finie, on est loin de penser qu'elle a été réalisée avec

seulement une perceuse à colonne.
patroadking
patroadking
Full Member
Full Member

Masculin Son Age : 64
Ville et C.P : JARGEAU 45150
Harley-Davidson : FLHTKSE 115ème
Date d'inscription : 08/11/2011

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par ACHILLE11 Dim 28 Oct 2018 - 9:30

moi j'ai un cruciforme a ma disposition , tu pense que je peux réaliser un cadre rigide Montage d'une parallèlo 111828 ?

trop fort ce que tu réalises avec un simple perceuse a colonne ! je suis admiratif de ce savoir faire , et de cette patience !!!

bravo !
ACHILLE11
ACHILLE11
Full Member
Full Member

Masculin Son Age : 53
Ville et C.P : castelnaudary
Harley-Davidson : RK classic 2010
Date d'inscription : 24/05/2016

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par kristail263 Dim 28 Oct 2018 - 17:07

Super chop très belle réalisation.
Je suis admiratif.
Montage d'une parallèlo 578659
kristail263
kristail263
Full Member
Full Member

Masculin Son Age : 59
Ville et C.P : Drôme des collines 26140
Harley-Davidson : Electra Glide 2016
Date d'inscription : 18/11/2017

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par bigjoe35 Dim 28 Oct 2018 - 17:38

Hello
Super taf bravo Montage d'une parallèlo 919984 Montage d'une parallèlo 919984
bigjoe35
bigjoe35
Full Member
Full Member

Masculin Son Age : 59
Ville et C.P : rennes
Harley-Davidson : electra classic
Date d'inscription : 28/10/2014

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par chop Mar 30 Oct 2018 - 12:50

Merci à tous
Pour le cruciforme ça va être limite Montage d'une parallèlo 934157
En plus je ne sais pas souder
A+
Encore merci
chop
chop
Qualified
Qualified

Masculin Son Age : 61
Ville et C.P : 38 NORD ISERE
Harley-Davidson : softail custom
Date d'inscription : 15/12/2013

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par ACHILLE11 Mar 30 Oct 2018 - 12:51

chop a écrit:Merci à tous
Pour le cruciforme ça va être limite Montage d'une parallèlo 934157
En plus je ne sais pas souder
A+
Encore merci
moi je sais souder , on me traite souvent de soudard Montage d'une parallèlo 111828
ACHILLE11
ACHILLE11
Full Member
Full Member

Masculin Son Age : 53
Ville et C.P : castelnaudary
Harley-Davidson : RK classic 2010
Date d'inscription : 24/05/2016

Revenir en haut Aller en bas

Montage d'une parallèlo Empty Re: Montage d'une parallèlo

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
