SFLTC 2003 fil d'attende après contact

Voir le sujet précédent Voir le sujet suivant Aller en bas

SFLTC 2003 fil d'attende après contact Empty SFLTC 2003 fil d'attende après contact

Message par Danzen Jeu 31 Mar 2022 - 10:14

Bonjour à toutes et tous, je voudrais alimenter, après contact, mon Garmin Zummo Xt. J'ai le câble d'alimentation et la prise étanche fournie par Garmin, ma question est de trouver à me connecter pour être alimenté uniquement après contact. J'ai un Wiring Diagram qui me montre 2 fils pour "fender tip light for US FLSTC only", comme c'est comme ces contacts ne sont pas utilisés en France, je devrais pouvoir m'y raccorder non ? qqu un sait il où se trouve, physiquement ce connecteur ? Ou une autre idée de connections ? Merci
Danzen
Danzen
Newbie
Newbie

Masculin Son Age : 75
Ville et C.P : LILHAC 31230
Harley-Davidson : Softail Heritage Classic
Date d'inscription : 17/10/2021

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Dreineck Jeu 31 Mar 2022 - 10:35

Sans beaucoup de risques de me tromper, je dirais sous le réservoir.
En général, c'est là que se trouvent les prises.
Avec l'année modèle de ton heritage, je pourrais regarder dans le wiring.
Dreineck
Dreineck
Full Member
Full Member

Masculin Son Age : 70
Ville et C.P : SAINT POL DE LEON - 29250
Harley-Davidson : SPRINGER Old Boy 95th
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Danzen Jeu 31 Mar 2022 - 11:26

ça c'est du rapide, donc c'est une Softail héritage classique SFLTC année 2003. Et question ? faut-il démonter le réservoir pour y arriver ? J'ai un Wiring diagram "2001-2003 all domestic and Hdi carburated softail models except FLSTS and FXSTD" mais si toi tu as plus précis ! Déjà mci SFLTC 2003 fil d'attende après contact 37298
Danzen
Danzen
Newbie
Newbie

Masculin Son Age : 75
Ville et C.P : LILHAC 31230
Harley-Davidson : Softail Heritage Classic
Date d'inscription : 17/10/2021

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Dreineck Jeu 31 Mar 2022 - 11:56

Pas besoin de virer le réservoir.
Juste le soulever, c'et suffisant.
Dreineck
Dreineck
Full Member
Full Member

Masculin Son Age : 70
Ville et C.P : SAINT POL DE LEON - 29250
Harley-Davidson : SPRINGER Old Boy 95th
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Dreineck Jeu 31 Mar 2022 - 16:03

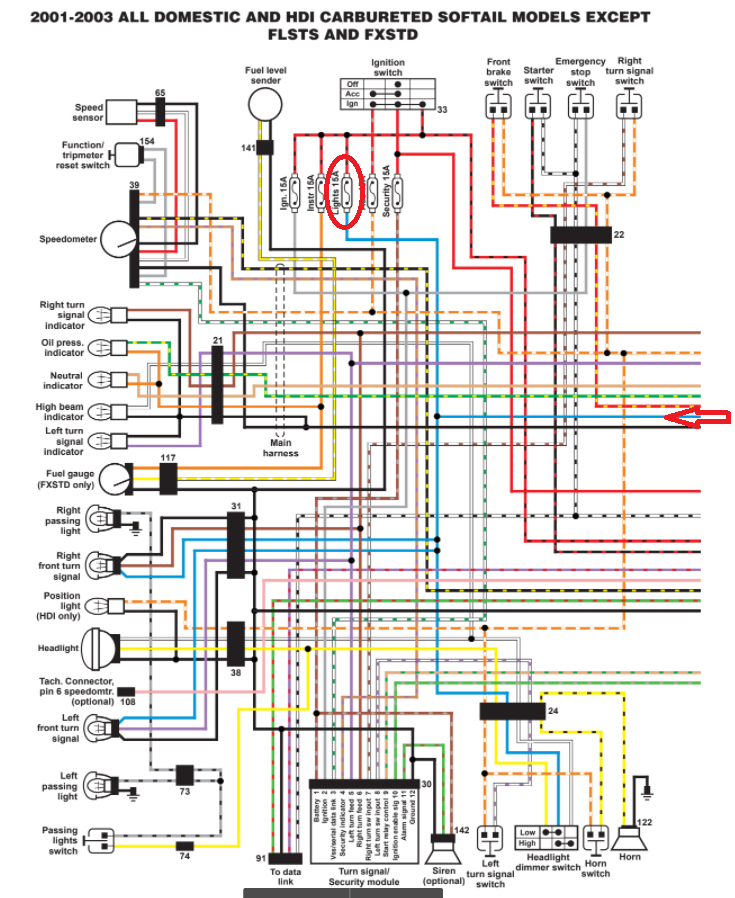

Bon, j'ai regardé le wiring de ta moto et je crois que tu n'auras pas de prise pour alimenter le feu du garde boue.

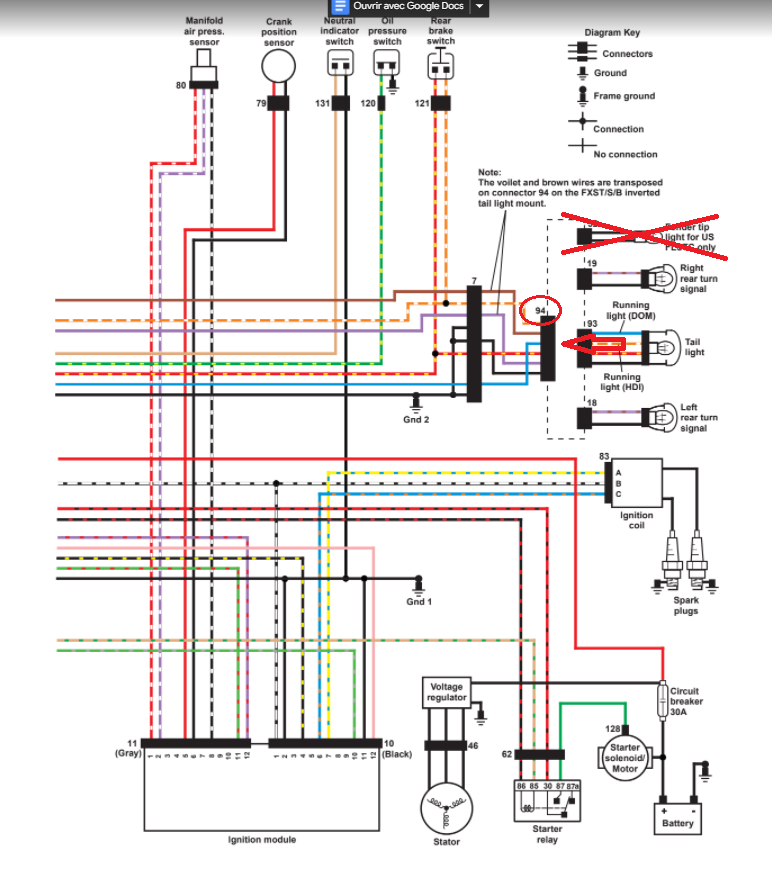

Moi, à ta place, je piquerai un 12 volts sur le fil bleu de la prise repère 94, située quelque part sous le réservoir coté gauche.

SFLTC 2003 fil d'attende après contact N1wd


SFLTC 2003 fil d'attende après contact 1hny
Dreineck
Dreineck
Full Member
Full Member

Masculin Son Age : 70
Ville et C.P : SAINT POL DE LEON - 29250
Harley-Davidson : SPRINGER Old Boy 95th
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par hantayo92 Ven 1 Avr 2022 - 9:03

Bonjour,
Sur mon Heritage, le branchement a été fait dans le phare.

SFLTC 2003 fil d'attende après contact Cvou
hantayo92
hantayo92
Full Member
Full Member

Masculin Son Age : 65
Ville et C.P : Brienon sur Armançon 89210
Harley-Davidson : Nightster, Heritage, SG S 2017
Date d'inscription : 23/06/2012

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Danzen Ven 1 Avr 2022 - 10:13

Dreineck a écrit:Bon, j'ai regardé le wiring de ta moto et je crois que tu n'auras pas de prise pour alimenter le feu du garde boue.
Moi, à ta place, je piquerai un 12 volts sur le fil bleu de la prise repère 94, située quelque part sous le réservoir coté gauche.

SFLTC 2003 fil d'attende après contact N1wd


SFLTC 2003 fil d'attende après contact 1hny
Déjà on a le même schéma  SFLTC 2003 fil d'attende après contact 90029 ouais ouais, c'est sur le connecteur 94 que je m'étais orienté zossi, et j'avais opté pour l'orange pointillé, car alimenté en position "acc", mais c'est vrai que pas utile et donc position "ign" c'est très bien! Quand au fil bleu "bleu" light, je pourrais peut être me connecter au "24" , si plus accessible, je vais examiner sur la bête.  hantayo92, dit que lui ça à été fait dans le phare, j'ai regardé , mais moi dans le phare il y a juste les fils pour les ampoules et elles sont alimentées via le " Headlight dimmer switch" , donc je vais pister.Merci SFLTC 2003 fil d'attende après contact 37298
Danzen
Danzen
Newbie
Newbie

Masculin Son Age : 75
Ville et C.P : LILHAC 31230
Harley-Davidson : Softail Heritage Classic
Date d'inscription : 17/10/2021

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Danzen Ven 1 Avr 2022 - 10:24

hantayo92 a écrit:Bonjour,
Sur mon Heritage, le branchement a été fait dans le phare.

SFLTC 2003 fil d'attende après contact Cvou
Merci, mais moi dans le phare, c'est la misère SFLTC 2003 fil d'attende après contact 20220311
Danzen
Danzen
Newbie
Newbie

Masculin Son Age : 75
Ville et C.P : LILHAC 31230
Harley-Davidson : Softail Heritage Classic
Date d'inscription : 17/10/2021

Revenir en haut Aller en bas

SFLTC 2003 fil d'attende après contact Empty Re: SFLTC 2003 fil d'attende après contact

Message par Ney Ven 1 Avr 2022 - 11:33

Bonjour,

En effet le branchement dans le phare est le plus simple à réaliser. L'ampoule idéale à choisir est bien entendu le feu de position s'il existe (HDI only), il est toujours alimenté dès que le contact est mis.

Cette même source d'alimentation est récupérable également sur le connecteur 22 qui alimente la poignée droite, le connecteur 24 qui alimente la poignée gauche ou encore le connecteur 39 qui alimente le compteur de vitesse.

Ce ne sont pas les sources qui manquent.

Ney
Ney
Ney
Discoverer
Discoverer

Masculin Son Age : 67
Ville et C.P : Naoned & Perros Guirec
Harley-Davidson : FLHTCSE2
Date d'inscription : 18/03/2022
